Prostownik samochodowy: Jak działa i który wybrać? Poradnik eksperta

Ten artykuł dogłębnie wyjaśni, jak działa prostownik samochodowy, przekształcając prąd zmienny z gniazdka w stały, potrzebny do ładowania akumulatora. Zrozumienie jego budowy, rodzajów i funkcji jest kluczowe dla każdego kierowcy, aby bezpiecznie i efektywnie dbać o żywotność akumulatora. Jako Leonard Sawicki, zawsze podkreślam, że znajomość zasady działania prostownika jest fundamentalna. Nie chodzi tylko o podłączenie urządzenia i czekanie. Świadome użytkowanie prostownika to gwarancja bezpieczeństwa zarówno dla nas, jak i dla naszego pojazdu. Pozwala to efektywnie ładować akumulator, unikając jego uszkodzeń, a co za tym idzie, przedłużając jego żywotność. Bez tej wiedzy łatwo o błędy, które mogą kosztować nas sporo nerwów i pieniędzy.

Upraszczając, proces przepływu prądu zaczyna się w domowym gniazdku, gdzie mamy prąd zmienny o napięciu 230V. Pierwszym kluczowym etapem w prostowniku jest obniżenie tego wysokiego napięcia do bezpiecznego poziomu, zazwyczaj 12V lub 24V, w zależności od typu akumulatora. Następnie, ten obniżony prąd zmienny musi zostać przekształcony w prąd stały dopiero taki prąd jest w stanie naładować nasz akumulator samochodowy. To właśnie te dwie transformacje są sercem działania każdego prostownika.

Serce urządzenia, czyli co kryje się w obudowie prostownika?

Kiedy mówimy o prostowniku, pierwszym elementem, o którym musimy wspomnieć, jest transformator. To on pełni rolę "reduktora napięcia". Zasilanie z domowej sieci, czyli 230V prądu przemiennego, jest zbyt wysokie i niebezpieczne dla akumulatora samochodowego. Transformator obniża to napięcie do poziomu bezpiecznego i odpowiedniego dla akumulatora, czyli zazwyczaj 12V lub 24V. Bez niego, próba ładowania skończyłaby się katastrofą.

Po transformatorze, prąd trafia do układu prostującego, najczęściej zwanego mostkiem Graetza, zbudowanego z diod. Diody to takie jednokierunkowe zawory dla prądu. Prąd przemienny, jak sama nazwa wskazuje, zmienia swój kierunek. Akumulator potrzebuje jednak prądu stałego, płynącego zawsze w jednym kierunku. Układ prostujący z diodami "wygładza" ten prąd, zamieniając go z przemiennego na stały (DC), który jest niezbędny do prawidłowego ładowania akumulatora.

W nowoczesnych prostownikach, kluczową rolę odgrywa mikroprocesor. To on jest "mózgiem" urządzenia. Jego zdolność do automatycznej diagnozy stanu akumulatora, precyzyjnego dostosowywania parametrów ładowania oraz zarządzania wieloetapowym procesem to prawdziwa rewolucja. Dzięki mikroprocesorowi, prostownik staje się inteligentny, co znacząco zwiększa bezpieczeństwo, efektywność ładowania i chroni akumulator przed uszkodzeniem.

Prostownik prostownikowi nierówny: Czym różni się model transformatorowy od inteligentnego?

Tradycyjne prostowniki transformatorowe to urządzenia o stosunkowo prostej budowie. Składają się głównie z transformatora i układu prostującego z diodami. Ich działanie jest dość podstawowe dostarczają prąd do akumulatora, ale brakuje im zaawansowanej kontroli nad procesem ładowania. Oznacza to, że użytkownik musi pilnować czasu ładowania i parametrów, aby nie doprowadzić do przeładowania akumulatora, co może go uszkodzić. Co więcej, często nie są one optymalne do ładowania nowoczesnych akumulatorów typu AGM czy EFB, które wymagają bardziej precyzyjnych warunków.

Zupełnie inną kategorię stanowią prostowniki mikroprocesorowe, które z pełnym przekonaniem mogę określić mianem urządzeń inteligentnych i bezpiecznych. Ich kluczowe zalety to przede wszystkim wieloetapowe ładowanie, dokładna diagnoza akumulatora oraz zdolność do obsługi praktycznie wszystkich typów akumulatorów dostępnych na rynku od kwasowo-ołowiowych, przez żelowe, AGM, EFB, aż po litowo-jonowe. Co niezwykle ważne, dzięki wbudowanym zabezpieczeniom i zaawansowanej elektronice, możemy bezpiecznie ładować akumulator bez wyjmowania go z samochodu, co jest ogromnym udogodnieniem.

Wieloetapowy proces ładowania w prostownikach mikroprocesorowych to prawdziwa orkiestra precyzji. Zazwyczaj składa się z kilku faz, które mają na celu nie tylko naładowanie akumulatora, ale także zadbanie o jego kondycję i maksymalną żywotność. Każda faza ma swoje specyficzne zadanie, od wstępnej diagnozy, przez właściwe ładowanie, aż po podtrzymanie.

Pierwszym krokiem jest często wstępna diagnoza akumulatora. Prostownik sprawdza jego stan, napięcie i pojemność. Jeśli wykryje siarczanowanie, czyli osadzanie się kryształów siarczanu ołowiu na płytach, uruchamia funkcję odsiarczania. Polega ona na wysyłaniu specjalnych impulsów prądowych, które mają za zadanie rozpuścić te kryształy i przywrócić akumulatorowi część jego pierwotnej sprawności. To jak reanimacja dla zmęczonej baterii.

Następnie przechodzimy do fazy ładowania zasadniczego. Prostownik dostosowuje prąd ładowania do pojemności i stanu akumulatora. Zazwyczaj stosuje się zasadę, że optymalny prąd ładowania to około 1/10 pojemności akumulatora (np. akumulator 60 Ah najlepiej ładować prądem 6 A). Dzięki temu akumulator jest ładowany efektywnie i bezpiecznie, bez ryzyka przegrzania czy uszkodzenia.

Po osiągnięciu określonego poziomu naładowania, następuje etap absorpcji, czyli ładowanie stałym napięciem do pełna. W tej fazie prostownik "dopieszcza" akumulator, upewniając się, że każda komora jest w pełni naładowana. Po tym etapie często następuje krótka faza analizy, podczas której prostownik sprawdza, czy akumulator jest w stanie utrzymać napięcie po naładowaniu, co jest wskaźnikiem jego ogólnej kondycji.

Na koniec, co niezwykle ważne, mamy funkcję podtrzymania lub konserwacji. Gdy akumulator jest już w pełni naładowany, prostownik nie przestaje pracować, ale przechodzi w tryb monitorowania. Sprawdza napięcie i jeśli spadnie ono poniżej określonego poziomu, doładowuje akumulator minimalnym prądem. To pozwala na długotrwałe podłączenie prostownika do akumulatora, na przykład w zimie, bez ryzyka przeładowania, utrzymując go w optymalnej kondycji.

Jak "czytać" sygnały, które wysyła prostownik?

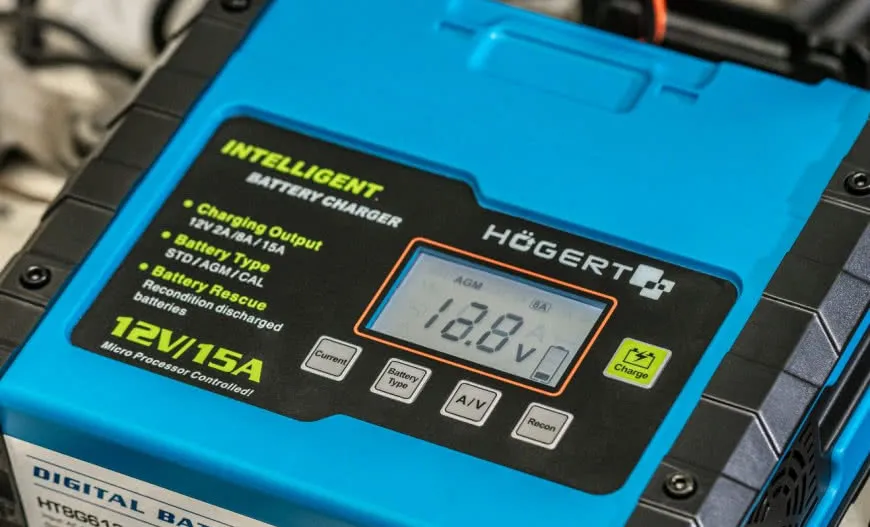

Zrozumienie sygnałów, które wysyła prostownik, jest kluczowe dla prawidłowego użytkowania. W prostszych modelach często mamy do czynienia z kolorowymi diodami LED na przykład czerwona dioda może oznaczać ładowanie, a zielona pełne naładowanie lub tryb konserwacji. Bardziej zaawansowane prostowniki wyposażone są w wyświetlacze LCD, które dostarczają znacznie więcej informacji: aktualne napięcie (V), natężenie prądu (A), procent naładowania akumulatora, a nawet wybrane tryby pracy. Umiem to interpretować na pierwszy rzut oka, a Wy też możecie!

Ważne jest, aby rozróżniać napięcie (V) od natężenia (A) prądu ładowania. Napięcie (zazwyczaj 12V lub 24V) jest stałe dla danego typu akumulatora i pojazdu. Natomiast natężenie (mierzone w amperach) określa szybkość ładowania. Pamiętajcie o zasadzie, którą często powtarzam: optymalne natężenie prądu ładowania to około 1/10 pojemności akumulatora. Na przykład, dla akumulatora o pojemności 70 Ah, idealny prąd ładowania to 7 A. Zbyt wysokie natężenie może uszkodzić akumulator, a zbyt niskie znacznie wydłuży proces ładowania.

W starszych prostownikach transformatorowych często spotykamy amperomierz wskazówkowy. Jego wskazówka pokazuje aktualne natężenie prądu ładowania. W miarę jak akumulator się ładuje, jego opór rośnie, a wskazówka amperomierza będzie stopniowo opadać. Kiedy wskazówka znajdzie się blisko zera, to znak, że akumulator jest już w większości naładowany. To prosty, ale skuteczny sposób na monitorowanie postępu ładowania w tych modelach.

Najważniejsze funkcje, które decydują o skuteczności i bezpieczeństwie

Jedną z funkcji, którą osobiście uważam za niezwykle przydatną, zwłaszcza w naszym klimacie, jest tryb zimowy (Winter). Niskie temperatury znacząco wpływają na chemię akumulatora, utrudniając jego efektywne ładowanie. Tryb zimowy dostosowuje napięcie ładowania do panujących warunków, co jest kluczowe dla pełnego naładowania akumulatora, szczególnie tych typu AGM, które są bardziej wrażliwe na temperaturę. Dzięki temu akumulator jest w pełni przygotowany do pracy w mroźne dni.

Inną, często niedocenianą, ale bardzo praktyczną funkcją, jest funkcja zasilacza (Supply). Kiedy wymieniamy akumulator w samochodzie, często dochodzi do utraty zasilania, co może skutkować resetem ustawień radia, zegara, a nawet pamięci komputera pokładowego. Funkcja zasilacza pozwala na podtrzymanie zasilania elektroniki pojazdu podczas wymiany akumulatora, dzięki czemu unikamy tych niedogodności. To mała rzecz, a potrafi zaoszczędzić sporo czasu i frustracji.

Absolutnie fundamentalną cechą, która decyduje o bezpieczeństwie każdego prostownika, jest zabezpieczenie przed odwrotną polaryzacją. Co to oznacza? Mówiąc wprost, chroni nas i urządzenie w sytuacji, gdybyśmy przez pomyłkę podłączyli klemy do akumulatora odwrotnie plus do minusa, a minus do plusa. Bez tego zabezpieczenia, błędne podłączenie mogłoby spowodować zwarcie, uszkodzenie akumulatora, prostownika, a nawet instalacji elektrycznej pojazdu. Dzięki niemu, prostownik po prostu nie zacznie ładować lub zasygnalizuje błąd, co jest nieocenione dla bezpieczeństwa.

Najczęstsze błędy podczas ładowania i jak ich unikać

Często słyszę pytanie: "Czy można ładować akumulator bez wyjmowania go z samochodu?". Moja odpowiedź brzmi: tak, ale zależy to od typu prostownika. Nowoczesne prostowniki mikroprocesorowe są zaprojektowane tak, aby były bezpieczne dla elektroniki pojazdu i pozwalają na ładowanie akumulatora bez jego demontażu. Mają odpowiednie zabezpieczenia, które chronią delikatne układy. Natomiast w przypadku starszych, transformatorowych modeli, zalecam ostrożność, a w niektórych przypadkach nawet wyjęcie akumulatora, aby uniknąć ryzyka uszkodzenia elektroniki samochodowej.

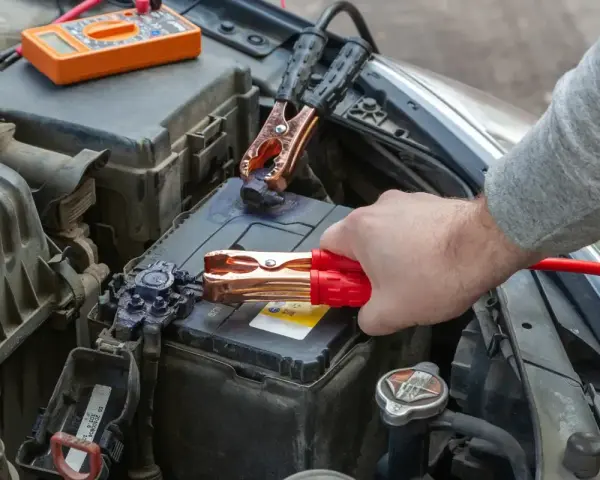

Kolejność podłączania i odłączania klem to absolutna podstawa bezpieczeństwa, którą zawsze podkreślam. Prawidłowa kolejność podłączania to: najpierw klemę plusową (+) do akumulatora, potem klemę minusową (-) do akumulatora, a dopiero na końcu włączamy prostownik do sieci elektrycznej. Odłączanie odbywa się w odwrotnej kolejności: najpierw odłączamy prostownik od sieci, potem klemę minusową (-) od akumulatora, a na koniec klemę plusową (+). Przestrzeganie tej zasady jest fundamentalne, ponieważ zapobiega iskrzeniu, które w połączeniu z wydzielającym się podczas ładowania wodorem, może doprowadzić do wybuchu.

Na koniec, niezwykle ważne są zasady bezpieczeństwa podczas ładowania akumulatora w pomieszczeniach zamkniętych. Pamiętajcie, że podczas ładowania, zwłaszcza tradycyjnych akumulatorów kwasowo-ołowiowych, może wydzielać się wodór gaz wybuchowy. Dlatego zawsze należy zapewnić dobrą wentylację pomieszczenia. Unikajcie również wszelkich źródeł ognia, otwartego płomienia, iskrzenia czy palenia papierosów w pobliżu ładowanego akumulatora. Bezpieczeństwo jest zawsze na pierwszym miejscu!
