Prawidłowy montaż i regulacja LED-ów: Poradnik krok po kroku

Witaj! Jeśli zastanawiasz się nad wymianą tradycyjnych żarówek halogenowych na nowoczesne zamienniki LED, zwane popularnie retrofitami, ten artykuł jest dla Ciebie. Wyjaśnimy krok po kroku, jak prawidłowo zamontować i, co najważniejsze, wyregulować takie światła w swoim samochodzie, aby zapewnić sobie i innym użytkownikom dróg maksymalne bezpieczeństwo, uniknąć oślepiania i pozostać w zgodzie z polskim prawem.

Mit „mocniejszych świateł” a brutalna rzeczywistość na drodze

Często słyszy się, że główną zaletą żarówek LED jest ich „moc”. Muszę jednak od razu sprostować celem wymiany na LED-y nie jest samo zwiększenie ilości emitowanego światła, ale uzyskanie prawidłowej, dobrze uformowanej wiązki. Niestety, wiele osób montuje je, sądząc, że „im jaśniej, tym lepiej”. To bardzo mylne podejście. Źle ustawione, nawet bardzo „mocne” światła LED mogą być nie tylko nieefektywne, ale przede wszystkim niebezpieczne, oślepiając kierowców jadących z naprzeciwka lub tych, których widzimy w lusterku wstecznym. Prawdziwa wartość retrofitów LED tkwi w ich potencjale do tworzenia precyzyjnej wiązki, pod warunkiem, że są one prawidłowo zamontowane i wyregulowane.

Konsekwencje złego montażu: od mandatu po czołowe zderzenie

Nieprawidłowy montaż i regulacja retrofitów LED to prosta droga do poważnych problemów. Oto, co Ci grozi:

• Mandat karny: Policja może nałożyć mandat za używanie oświetlenia niezgodnego z przepisami.
• Zatrzymanie dowodu rejestracyjnego: W przypadku stwierdzenia nieprawidłowości podczas kontroli drogowej, funkcjonariusz ma prawo zatrzymać dowód rejestracyjny pojazdu.
• Negatywny wynik badania technicznego: Diagnosta podczas obowiązkowego przeglądu technicznego wykryje nieprawidłowe oświetlenie i nie dopuści pojazdu do ruchu.
• Zagrożenie bezpieczeństwa: To najpoważniejsza konsekwencja. Oślepieni kierowcy tracą panowanie nad pojazdem, co może prowadzić do tragicznych w skutkach wypadków, w tym czołowych zderzeń. Pamiętajmy, że Twoje „lepsze” światła mogą być dla kogoś innego śmiertelnym zagrożeniem.

Ryzyko wypadku spowodowanego oślepianiem jest realne i nie można go lekceważyć. Dlatego tak ważne jest, aby podejść do montażu i regulacji z pełną odpowiedzialnością.

Halogen vs LED: Zrozum, dlaczego budowa reflektora ma kluczowe znaczenie

Klucz do prawidłowego działania retrofitów LED tkwi w zrozumieniu fundamentalnej różnicy między tradycyjnymi żarówkami halogenowymi a diodami LED. Żarówka halogenowa emituje światło z jednego, małego punktu żarnika. Reflektor samochodowy, zaprojektowany dla halogenów, wykorzystuje swoje lustro (odbłyśnik) lub soczewkę, aby precyzyjnie ukierunkować to światło na drogę, tworząc określoną wiązkę. Diody LED, nawet te w postaci retrofitów, emitują światło z płaszczyzny, składającej się z kilku punktów. Problem polega na tym, że jeśli te punkty nie znajdą się dokładnie w tym samym miejscu, co żarnik halogenu, cała optyka reflektora przestaje działać poprawnie. Światło zamiast być skupione na drodze, rozprasza się, tworząc niepożądane snopy światła i, co gorsza, oślepiając innych.

Legalność retrofitów LED: Co musisz wiedzieć przed montażem?

Homologacja ECE co to jest i dlaczego decyduje o wszystkim?

Kiedy mówimy o legalności retrofitów LED w Polsce, kluczowym pojęciem jest homologacja ECE. Zgodnie z przepisami, źródło światła (czyli żarówka) musi posiadać homologację dopuszczającą je do stosowania w danym typie reflektora. W praktyce oznacza to, że żarówka LED, która ma zastąpić żarówkę halogenową (np. H7, H4), musiałaby mieć homologację ECE na reflektor typu H7 lub H4. Niestety, zdecydowana większość dostępnych na rynku retrofitów LED nie spełnia tego warunku. Są one projektowane do użytku w specjalnie do tego przeznaczonych reflektorach LED, a nie jako zamienniki w starszych konstrukcjach halogenowych. Jazda z niehomologowanymi LED-ami to ryzyko mandatu i problemów na przeglądzie technicznym.

Retrofity dopuszczone do ruchu w Polsce: Jak sprawdzić listę dla Twojego modelu?

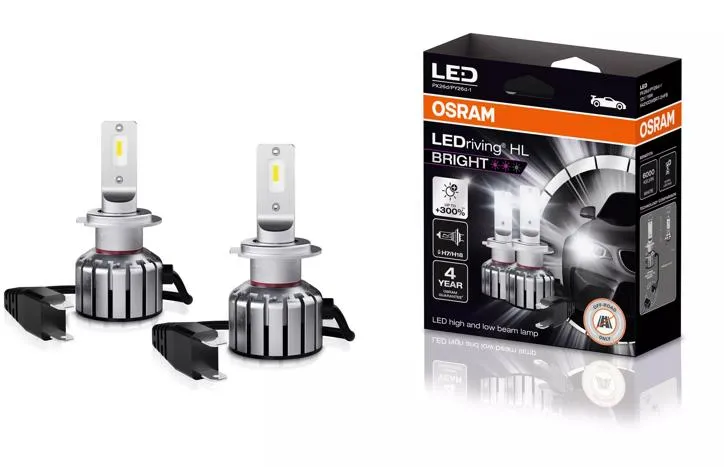

Na szczęście nie wszystko stracone. Istnieją producenci, tacy jak Philips czy Osram, którzy podjęli wysiłek i uzyskali homologację ECE dla wybranych modeli retrofitów LED do stosowania w konkretnych modelach samochodów. To oznacza, że dla pewnych aut, z określonymi typami reflektorów, można legalnie zamontować dedykowane zamienniki LED. Kluczowe jest jednak, aby przed zakupem sprawdzić, czy dany model retrofitu posiada dopuszczenie do ruchu w Polsce i czy Twój samochód znajduje się na liście pojazdów, dla których zostało ono wydane. Informacje te zazwyczaj znajdziesz na oficjalnych stronach internetowych producentów lub w dołączonej do produktu dokumentacji. Nie kupuj w ciemno!

Ryzyko kontroli drogowej i przeglądu technicznego co Ci grozi?

Używanie niehomologowanych retrofitów LED może mieć konkretne i dotkliwe konsekwencje prawne:

• Mandat karny: Policjant podczas kontroli drogowej może nałożyć mandat za nieprawidłowe oświetlenie pojazdu.
• Zatrzymanie dowodu rejestracyjnego: W przypadku stwierdzenia poważnych nieprawidłowości, dowód rejestracyjny może zostać zatrzymany, a Ty będziesz musiał go odebrać po usunięciu usterki i ponownym badaniu technicznym.
• Negatywny wynik badania technicznego: Diagnosta podczas przeglądu technicznego ma obowiązek sprawdzić zgodność oświetlenia z przepisami. Niehomologowane LED-y oznaczają brak pozytywnego wyniku badania.

Przygotowanie do montażu i regulacji LEDów: Niezbędne kroki

Niezbędne narzędzia i akcesoria: Czy na pewno masz wszystko?

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie potrzebne rzeczy. Oto lista podstawowych narzędzi i akcesoriów, które mogą Ci się przydać:

• Zestaw śrubokrętów: Różne rozmiary, w tym płaskie i krzyżakowe, do demontażu osłon i elementów reflektora.
• Klucze nasadowe lub płaskie: Czasem potrzebne do odkręcenia mocowań reflektora.
• Miarka: Do precyzyjnego mierzenia odległości od ściany.
• Marker lub taśma malarska: Do zaznaczania punktów na ścianie.
• Adaptery montażowe: Jeśli są wymagane dla Twojego modelu samochodu i retrofitu LED.
• Moduły CANBUS canceler: Jeśli Twój samochód sygnalizuje błąd spalonej żarówki po zamontowaniu LED-ów.
• Rękawiczki: Aby nie pozostawiać odcisków palców na nowych żarówkach ani na lustrze reflektora.
• Instrukcja obsługi pojazdu: Może zawierać informacje o dostępie do reflektorów i typach żarówek.

Znajdź idealne miejsce: Równa ściana i odpowiednia odległość to podstawa

Aby móc precyzyjnie ustawić światła, potrzebujesz odpowiedniego miejsca. Idealne warunki to:

• Równa, pionowa ściana: Najlepiej gładka i ciemna, aby dobrze było widać odcięcie wiązki światła.
• Poziome podłoże: Samochód musi stać na idealnie równej nawierzchni.
• Odpowiednia odległość: Samochód powinien stać w odległości około 10 metrów od ściany. To standardowa odległość używana przez diagnostów i pozwala na dokładną ocenę wiązki.

Upewnij się, że w pobliżu nie ma innych źródeł światła, które mogłyby zakłócać pomiar.

Oznaczanie punktów odniesienia: Jak wyznaczyć oś reflektorów na ścianie?

Precyzyjne oznaczenie punktów na ścianie jest kluczowe dla prawidłowej regulacji. Oto jak to zrobić:

1. Zaparkuj samochód na wprost ściany, w odległości 10 metrów, na równej nawierzchni.
2. Włącz światła mijania.
3. Na wysokości środka reflektora, zaznacz na ścianie punkt odpowiadający osi pionowej każdego reflektora. Możesz to zrobić, przykładając pionową miarkę lub poziomicę do środka reflektora i przenosząc zaznaczenie na ścianę.
4. Zaznacz również punkty odpowiadające osi poziomej reflektorów.
5. Poziomą linię odcięcia dla świateł mijania w ruchu prawostronnym powinniśmy ustawić tak, aby po prawej stronie unosiła się pod kątem 15 stopni. Na ścianie oznacza to, że linia odcięcia powinna być pozioma, a jej prawy skraj powinien być nieco wyżej niż lewy.

Sprawdzenie stanu wyjściowego: Zrób to jeszcze na starych żarówkach halogenowych

Zanim przystąpisz do demontażu starych żarówek halogenowych, warto wykonać jeden ważny krok. Włącz światła mijania i zobacz, jak wygląda wiązka na ścianie. Zrób zdjęcie lub dokładnie zapamiętaj, jak wygląda linia odcięcia i zasięg świateł. Będzie to Twój punkt odniesienia. Pozwoli Ci to ocenić, czy nowe światła LED faktycznie poprawiają sytuację, a nie pogarszają ją, oraz czy udało Ci się zachować prawidłowy wzór wiązki.

Montaż i precyzyjna regulacja retrofitów LED

Po co są adaptery montażowe i jak dobrać właściwy?

Wiele nowoczesnych retrofitów LED, zwłaszcza te przeznaczone do reflektorów typu H7, wymaga zastosowania specjalnych adapterów montażowych. Są to zazwyczaj metalowe pierścienie lub specjalne uchwyty, które mają za zadanie zapewnić stabilne i precyzyjne osadzenie żarówki LED w gnieździe reflektora. Dlaczego są tak ważne? Reflektor halogenowy jest zaprojektowany tak, aby żarnik znajdował się w ściśle określonym punkcie. Adaptery pomagają odtworzyć tę pozycję dla diod LED. Dobór właściwego adaptera jest kluczowy musi być on kompatybilny zarówno z mocowaniem żarówki LED, jak i z gniazdem reflektora w Twoim samochodzie. Producenci retrofitów często oferują dedykowane adaptery do konkretnych marek i modeli aut.

Prawidłowe osadzenie żarówki: Jak uniknąć luzów i niestabilności?

Po dobraniu odpowiedniego adaptera, kolejnym krokiem jest prawidłowe osadzenie żarówki LED w reflektorze. Musi ona być zamocowana stabilnie, bez żadnych luzów. Nawet minimalne drgania lub przesunięcie żarówki w gnieździe mogą spowodować zniekształcenie wiązki światła i utratę prawidłowej linii odcięcia. Upewnij się, że żarówka jest dobrze dociśnięta i zablokowana zgodnie z instrukcją producenta. Jeśli żarówka "lata" w gnieździe, oznacza to, że adapter jest źle dobrany lub montaż jest nieprawidłowy. W takiej sytuacji światła LED będą świecić chaotycznie i oślepiać innych.

Regulacja "zegara": Ustawienie diod na godzinę 3 i 9 jako najważniejszy element

To jest prawdopodobnie najważniejszy etap samodzielnej regulacji retrofitów LED. Większość markowych żarówek LED posiada możliwość regulacji ich obrotu wokół własnej osi po zamontowaniu w reflektorze. Nazywa się to potocznie regulacją "zegara". Zamiast świecić w górę i w dół, jak żarnik halogenu, diody LED powinny być ustawione tak, aby emitowały światło na boki. W praktyce oznacza to ustawienie ich w pozycji odpowiadającej godzinie 9 i 3 na tarczy zegara. Dlaczego to tak istotne? Tylko takie ustawienie diod pozwala na prawidłowe wykorzystanie odbłyśnika lub soczewki reflektora do stworzenia właściwej wiązki światła z wyraźną linią odcięcia. Ustawienie diod pionowo (na godzinę 12 i 6) praktycznie gwarantuje nieprawidłową wiązkę i oślepianie.

Wstępna weryfikacja na ścianie: Czego szukać w wiązce światła?

Po zamontowaniu żarówek i ustawieniu ich w pozycji "zegara", warto dokonać wstępnej weryfikacji na przygotowanej wcześniej ścianie. Włącz światła mijania i zwróć uwagę na kilka rzeczy:

• Linia odcięcia: Czy jest widoczna? Czy jest w miarę pozioma?
• Rozproszenie światła: Czy światło nie jest zbyt rozproszone, tworząc "mgłę" przed samochodem?
• Jasne punkty: Czy widzisz wyraźne, skupione plamy światła, czy raczej chaotyczną plamę?

Jeśli linia odcięcia jest wyraźna, a światło skupione, to dobry znak. Jeśli widzisz dużo rozproszonego światła lub linia jest niewyraźna, prawdopodobnie konieczna jest dalsza regulacja obrotu żarówek lub sprawdzenie ich osadzenia.

Precyzyjne ustawienie linii odcięcia: Klucz do nieoślepiania

Czym jest granica światła i cienia i jak powinna wyglądać?

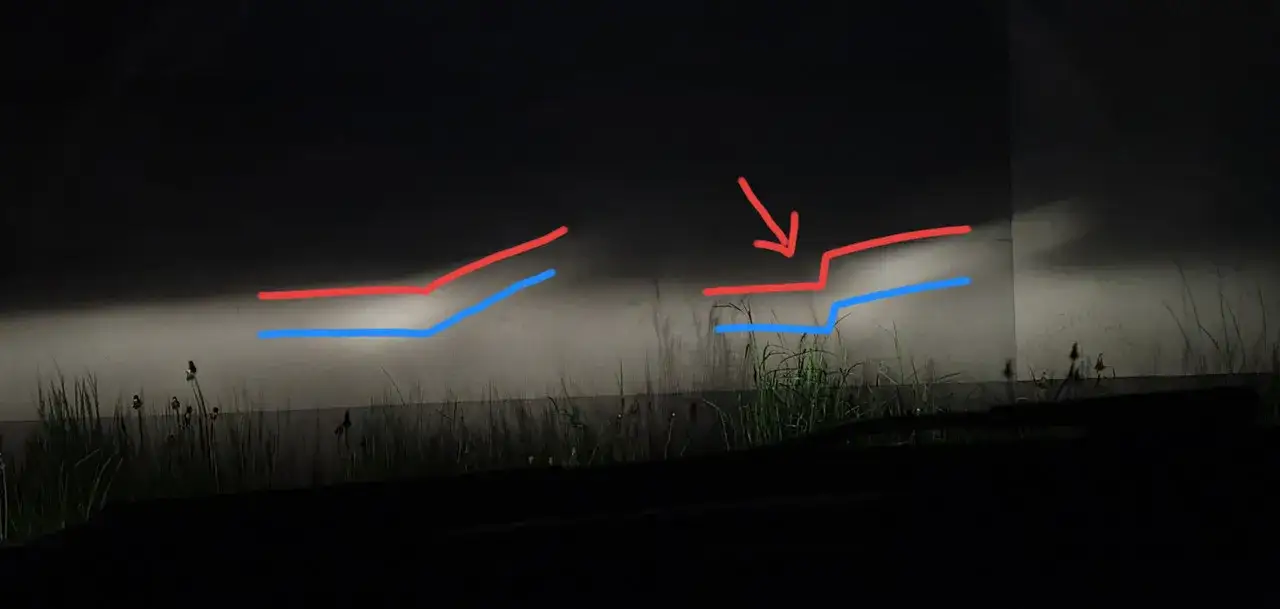

Granica światła i cienia, nazywana również linią odcięcia, to kluczowy element prawidłowo ustawionego reflektora. Jest to ostra, wyraźna linia, która oddziela oświetlony obszar drogi od ciemnego. W ruchu prawostronnym, dla świateł mijania, ta linia powinna być w większości pozioma. Jednak po prawej stronie jezdni, gdzie znajduje się pobocze i znaki drogowe, linia ta powinna lekko unosić się pod kątem około 15 stopni. To właśnie to uniesienie pozwala lepiej oświetlić pobocze i znaki, jednocześnie minimalizując ryzyko oślepienia kierowców jadących z naprzeciwka. Wyraźna i prawidłowo ukształtowana linia odcięcia to gwarancja bezpieczeństwa.

Regulacja góra-dół: Gdzie znaleźć śruby regulacyjne w reflektorze?

Większość reflektorów samochodowych wyposażona jest w śruby regulacyjne, które pozwalają na ustawienie pionowego kąta padania światła. Zazwyczaj znajdują się one z tyłu reflektora lub w jego górnej części. Mogą być to śruby z łbem sześciokątnym, na klucz nasadowy, lub śruby z nacięciem na śrubokręt. Czasami są one oznaczone strzałkami wskazującymi kierunek regulacji (góra/dół). Warto zajrzeć do instrukcji obsługi swojego samochodu, aby zlokalizować je precyzyjnie. Obracając śrubą, obserwuj na ścianie, jak zmienia się wysokość linii odcięcia.

Regulacja prawo-lewo: Kiedy jest potrzebna i jak ją przeprowadzić?

Regulacja pozioma świateł (prawo-lewo) jest potrzebna rzadziej niż pionowa, ale również jest ważna. Zazwyczaj jest ona konieczna, gdy po zamontowaniu nowych żarówek lub po jakimś zdarzeniu drogowym, wiązka światła jest skierowana zbyt mocno w jedną stronę. Śruby do regulacji poziomej również znajdują się zazwyczaj z tyłu reflektora, często w innym miejscu niż te do regulacji pionowej. Ich działanie polega na delikatnym przesunięciu całego reflektora w poziomie. Podobnie jak w przypadku regulacji góra-dół, warto skorzystać z instrukcji obsługi pojazdu, aby je zlokalizować. Pamiętaj, że prawidłowe ustawienie poziome jest kluczowe dla zachowania symetrii wiązki światła.

Test końcowy: Jak upewnić się, że światła są ustawione idealnie?

Po wykonaniu wszystkich regulacji, czas na ostateczny test. Najlepiej jest przeprowadzić go w warunkach drogowych, najlepiej nocą, na pustej drodze z widocznymi znakami poziomymi i pionowymi. Obserwuj, jak oświetlona jest droga przed Tobą. Czy linia odcięcia jest wyraźna? Czy nie oślepiasz innych kierowców? Zwróć uwagę na reakcje innych kierowców jeśli mrugają światłami, prawdopodobnie są oślepiani. Jeśli masz możliwość, poproś kogoś o pomoc i przejedź powoli obok zaparkowanego samochodu z włączonymi światłami, aby ocenić wiązkę z perspektywy nadjeżdżającego kierowcy. Jednak nawet po tych krokach, najlepszą gwarancją idealnego ustawienia jest wizyta na Stacji Kontroli Pojazdów.

Typowe problemy z retrofitami LED i skuteczne rozwiązania

Błąd spalonej żarówki na desce: Rola i montaż modułu CANBUS

Wiele nowoczesnych samochodów wyposażonych jest w system monitorowania sprawności oświetlenia, czyli CANBUS. System ten sprawdza, czy żarówka pobiera odpowiednią ilość prądu. Ponieważ żarówki LED mają znacznie niższy pobór mocy niż tradycyjne halogeny, system CANBUS może zinterpretować to jako awarię spaloną żarówkę. Objawia się to zazwyczaj zapaleniem kontrolki na desce rozdzielczej. Aby temu zaradzić, stosuje się specjalne moduły, tzw. CANBUS cancelery (lub dekodery). Są to małe urządzenia podłączane równolegle do żarówki LED, które symulują obciążenie zbliżone do żarówki halogenowej, "oszukując" system CANBUS i zapobiegając pojawieniu się błędu. Montaż jest zazwyczaj prosty i polega na podłączeniu modułu do instalacji elektrycznej.

Mruganie lub gaśnięcie świateł: Potencjalne przyczyny i rozwiązania

Czasami po zamontowaniu retrofitów LED można zaobserwować niepokojące zjawisko mrugania lub nawet gaśnięcia świateł. Przyczyn może być kilka:

• Niestabilne napięcie: Problemy z instalacją elektryczną samochodu lub alternatorem.
• Słabe połączenie: Luźne styki w gnieździe żarówki, w kostce zasilającej lub w połączeniu z modułem CANBUS.
• Niska jakość retrofitów LED: Tanie zamienniki mogą mieć wadliwe sterowniki.
• Nieprawidłowy montaż modułu CANBUS: Błędne podłączenie lub brak odpowiedniego modułu.
• Przeciążenie instalacji: Jeśli w tym samym obwodzie są inne urządzenia o dużym poborze mocy.

W każdym z tych przypadków konieczne jest dokładne sprawdzenie wszystkich połączeń, stanu instalacji elektrycznej i jakości samych żarówek. Czasem rozwiązaniem jest wymiana modułu CANBUS na inny lub wybór żarówek wyższej jakości.

Nierównomierne oświetlenie drogi i "gorące punkty": Co poszło nie tak?

Jeśli po montażu zauważasz, że oświetlenie drogi jest nierównomierne, z wyraźnymi "gorącymi punktami" i ciemnymi plamami, zazwyczaj oznacza to jeden z dwóch problemów: nieprawidłowe osadzenie żarówki w reflektorze lub niewłaściwe ustawienie diod LED (tzw. "zegara"). Nawet niewielkie przesunięcie diod względem osi optycznej reflektora może spowodować, że światło nie będzie odbijane ani załamywane w prawidłowy sposób. Zamiast jednolitej, szerokiej wiązki, uzyskujemy chaotyczny rozkład światła. W takiej sytuacji konieczne jest ponowne sprawdzenie stabilności montażu żarówki i precyzyjne ustawienie jej obrotu.

Przeczytaj również: Ile kosztuje AC dla nowego auta? Sprawdź ceny i oszczędzaj!

Profesjonalna pomoc: Kiedy warto zaufać ekspertom?

Dlaczego przyrząd w Stacji Kontroli Pojazdów jest niezastąpiony?

Samodzielne ustawienie świateł LED, nawet przy użyciu ściany jako punktu odniesienia, jest obarczone dużym ryzykiem błędu. Profesjonalne Stacje Kontroli Pojazdów (SKP) dysponują specjalistycznymi przyrządami do regulacji świateł. Są to precyzyjne urządzenia, które mierzą natężenie światła, jego zasięg oraz kąt padania, a także analizują kształt wiązki i jej linię odcięcia. Diagnosta, korzystając z takiego przyrządu, ma pewność, że światła są ustawione zgodnie z obowiązującymi normami i homologacją. Taka precyzja jest praktycznie niemożliwa do osiągnięcia w domowych warunkach.

Ile kosztuje profesjonalne ustawienie świateł i czy warto?

Wizyta na Stacji Kontroli Pojazdów w celu ustawienia świateł to zazwyczaj niewielki koszt. W Polsce cena takiej usługi waha się zazwyczaj od 30 do 60 złotych. Biorąc pod uwagę potencjalne konsekwencje prawne i, co najważniejsze, ryzyko spowodowania wypadku z powodu oślepiania innych kierowców, jest to wydatek absolutnie uzasadniony. Płacąc tę kwotę, zyskujesz pewność, że Twoje oświetlenie jest nie tylko zgodne z prawem, ale przede wszystkim bezpieczne dla Ciebie i innych uczestników ruchu drogowego.

O co zapytać diagnostę, aby mieć pewność dobrze wykonanej usługi?

Aby upewnić się, że usługa ustawienia świateł została wykonana profesjonalnie, warto zadać diagnoście kilka pytań:

• Czy sprawdził Pan/Pani homologację moich żarówek LED?
• Czy światła zostały ustawione zgodnie z normą ECE dla tego typu reflektora?
• Czy linia odcięcia jest prawidłowa i czy nie oślepia ona innych kierowców?
• Czy sprawdził Pan/Pani również światła drogowe?
• Czy mógłby Pan/Pani pokazać mi na przyrządzie, jak wyglądają parametry moich świateł?

Zadawanie tych pytań nie tylko pomoże Ci zrozumieć, co zostało zrobione, ale także pokaże, że zależy Ci na bezpieczeństwie i prawidłowym działaniu oświetlenia Twojego pojazdu.
