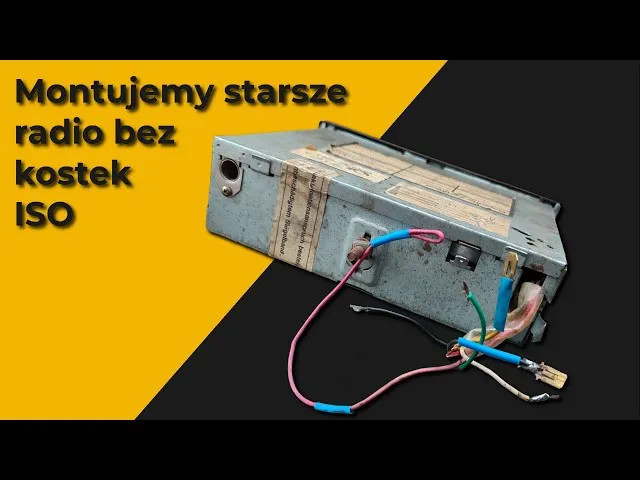

Jak podłączyć radio bez kostki ISO? Poradnik krok po kroku

Samodzielne podłączenie radia samochodowego bez standardowej kostki ISO może wydawać się wyzwaniem, ale z odpowiednią wiedzą i narzędziami jest to zadanie w pełni wykonalne. W tym poradniku pokażę Ci, jak krok po kroku zidentyfikować niezbędne przewody w instalacji Twojego samochodu i radia, a następnie bezpiecznie je połączyć, abyś mógł cieszyć się ulubioną muzyką w drodze.

Brak kostki ISO kiedy najczęściej spotkasz ten problem?

Problem braku standardowej kostki ISO, która ułatwia podłączenie radia, nie jest wcale rzadkością. Najczęściej spotkasz się z nim w starszych modelach samochodów, gdzie producenci stosowali własne, niestandardowe rozwiązania. Czasami wynika to również z modyfikacji dokonanych przez poprzednich właścicieli, którzy mogli usunąć lub zmodyfikować oryginalną instalację. Niestety, zdarza się, że nawet w nowszych, ale mniej popularnych autach, instalacja odbiega od ogólnie przyjętych standardów. Muszę tu wspomnieć, że w takich przypadkach kolory przewodów w instalacji samochodowej mogą być zupełnie inne niż te, do których przywykliśmy w radiach ISO. Dotyczy to na przykład niektórych starszych modeli z grupy VAG, Daewoo czy Fiat, gdzie bez multimetru ani rusz.

Zalety samodzielnego montażu: satysfakcja i oszczędność

Decydując się na samodzielny montaż radia, zyskujesz podwójnie. Po pierwsze, to spora oszczędność pieniędzy, które musiałbyś wydać na usługi elektryka samochodowego. Po drugie, i moim zdaniem równie ważne, to ogromna satysfakcja z wykonanej pracy. Kiedy radio zagra po raz pierwszy dzięki Twoim własnym działaniom, poczujesz prawdziwą dumę. To także świetna okazja, by lepiej poznać instalację elektryczną swojego samochodu.

Klucz do sukcesu: zrozumienie, a nie działanie na ślepo

Chciałbym mocno podkreślić, że w tym zadaniu kluczowe jest zrozumienie funkcji każdego przewodu, a nie chaotyczne łączenie "na czuja". Działanie na ślepo może prowadzić do poważnych konsekwencji od uszkodzenia samego radia, przez spalenie bezpieczników, aż po uszkodzenie całej instalacji elektrycznej pojazdu. Pamiętaj, że prąd to nie zabawa, dlatego dokładność i ostrożność są Twoimi najlepszymi sprzymierzeńcami. Poświęć chwilę na naukę, a unikniesz kosztownych błędów.

Przygotowanie do pracy: niezbędne narzędzia i bezpieczeństwo

Twoja skrzynka narzędziowa: co musisz mieć pod ręką?

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. To podstawa, by praca przebiegła sprawnie i bezpiecznie. Oto lista, którą zawsze mam ze sobą:

• Miernik uniwersalny (multimetr): Absolutny must-have do identyfikacji przewodów.
• Ściągacz izolacji: Ułatwia precyzyjne usunięcie izolacji z przewodów, minimalizując ryzyko uszkodzenia żył.
• Cążki do cięcia przewodów: Niezbędne do przycinania kabli na odpowiednią długość.
• Taśma izolacyjna: Do tymczasowej izolacji lub dodatkowego zabezpieczenia.
• Koszulki termokurczliwe: Zapewniają trwałą i estetyczną izolację połączeń.
• Złączki elektryczne (np. Wago, Scotchlok): Dobre alternatywy dla lutowania, jeśli potrzebujesz szybkich i pewnych połączeń.
• Opcjonalnie: Lutownica z cyną: Jeśli zależy Ci na najbardziej profesjonalnych i trwałych połączeniach.

Miernik uniwersalny (multimetr) Twój najlepszy przyjaciel w tym zadaniu

Miernik uniwersalny, czyli multimetr, to narzędzie, bez którego nie wyobrażam sobie pracy przy instalacji elektrycznej samochodu, zwłaszcza gdy kolory przewodów są niestandardowe. Jego podstawowa funkcja w tym kontekście to pomiar napięcia stałego (DC) oraz sprawdzanie ciągłości obwodu. Dzięki niemu precyzyjnie zidentyfikujesz, który przewód jest stałym plusem, który pojawia się po stacyjce, a który jest masą. Nie zgaduj, mierz! To zaoszczędzi Ci wiele frustracji i potencjalnych problemów.

Bezpieczeństwo przede wszystkim: jak uniknąć zwarcia i uszkodzenia elektroniki?

Zawsze powtarzam moim klientom i znajomym: bezpieczeństwo to priorytet numer jeden. Zanim w ogóle dotkniesz jakiegokolwiek przewodu, odłącz akumulator. To absolutna podstawa, która chroni Ciebie przed porażeniem, a instalację samochodu i radio przed przypadkowym zwarciem i uszkodzeniem. Połączenia kabli muszą być nie tylko solidne mechanicznie, ale przede wszystkim doskonale zaizolowane. Prowizoryczne skręcanie i owijanie taśmą, która po czasie się odklei, to prosta droga do awarii. Pamiętaj, że nawet niewielkie zwarcie może spowodować kosztowne uszkodzenia elektroniki pojazdu.

Identyfikacja przewodów w aucie: przewodnik krok po kroku

Zasilanie stałe (+12V): Jak znaleźć kabel podtrzymujący pamięć radia?

Ten przewód jest kluczowy dla podtrzymania pamięci radia (stacje, ustawienia). Napięcie na nim powinno być obecne stale, niezależnie od pozycji kluczyka.

1. Odłącz akumulator. To zawsze pierwszy krok.
2. Zlokalizuj wiązkę przewodów, która oryginalnie prowadziła do radia.
3. Podłącz czarną sondę multimetru do masy pojazdu (np. do niepomalowanej śruby karoserii).
4. Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie do 20V.
5. Podłącz akumulator z powrotem.
6. Dotykaj czerwoną sondą multimetru do kolejnych przewodów w wiązce.
7. Szukaj przewodu, na którym multimetr wskaże około +12V. To jest Twój przewód zasilania stałego.
8. Ponownie odłącz akumulator po zidentyfikowaniu przewodu.

Zasilanie po stacyjce (+12V ACC): Gdzie szukać przewodu uruchamiającego radio?

Ten przewód zasila radio tylko wtedy, gdy kluczyk jest w pozycji ACC lub zapłon.

1. Upewnij się, że akumulator jest odłączony.
2. Zlokalizuj wiązkę przewodów.
3. Podłącz czarną sondę multimetru do masy pojazdu.
4. Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie do 20V.
5. Podłącz akumulator z powrotem.
6. Włóż kluczyk do stacyjki i przekręć go do pozycji ACC lub zapłon (bez uruchamiania silnika).
7. Dotykaj czerwoną sondą multimetru do pozostałych przewodów w wiązce (oprócz tego, który zidentyfikowałeś jako stałe +12V).
8. Szukaj przewodu, na którym multimetr wskaże około +12V. Gdy wyjmiesz kluczyk lub przekręcisz go do pozycji "off", napięcie na tym przewodzie powinno spaść do 0V. To jest Twój przewód zasilania po stacyjce.
9. Ponownie odłącz akumulator po zidentyfikowaniu przewodu.

Kabel masowy (GND): Znajdowanie pewnego punktu uziemienia

Przewód masowy to uziemienie dla radia. Powinien mieć ciągłość z karoserią pojazdu. Aby go zidentyfikować, możesz użyć multimetru w trybie pomiaru ciągłości (brzęczyk) lub oporności. Podłącz jedną sondę do niepomalowanej części karoserii, a drugą do podejrzanego przewodu. Jeśli multimetr brzęczy lub wskazuje bardzo niską oporność, to masz masę. W instalacji samochodowej często jest to przewód brązowy lub czarny, ale zawsze warto to sprawdzić.

Identyfikacja przewodów głośnikowych: prosty test z baterią 1.5V

Identyfikacja przewodów głośnikowych może być nieco bardziej czasochłonna, ale prosty test z baterią 1.5V (np. AA lub AAA) jest niezawodny.

1. Odłącz akumulator.
2. Zlokalizuj wiązkę przewodów głośnikowych. Zazwyczaj są to cieńsze przewody niż te zasilające.
3. Wybierz jedną parę przewodów i delikatnie zdejmij z nich izolację.
4. Dotknij końcówkami przewodów do biegunów baterii 1.5V.
5. Jeśli usłyszysz delikatne "pyknięcie" z jednego z głośników (lub zobaczysz, jak membrana głośnika lekko się porusza), oznacza to, że znalazłeś parę przewodów do tego głośnika.
6. Zapamiętaj, który przewód podłączyłeś do plusa baterii, a który do minusa. Przewód podłączony do plusa baterii to zazwyczaj plus głośnika, a do minusa minus. To ważne dla zachowania polaryzacji.
7. Powtórz ten proces dla wszystkich pozostałych par przewodów głośnikowych, aż zidentyfikujesz każdy głośnik i jego polaryzację.

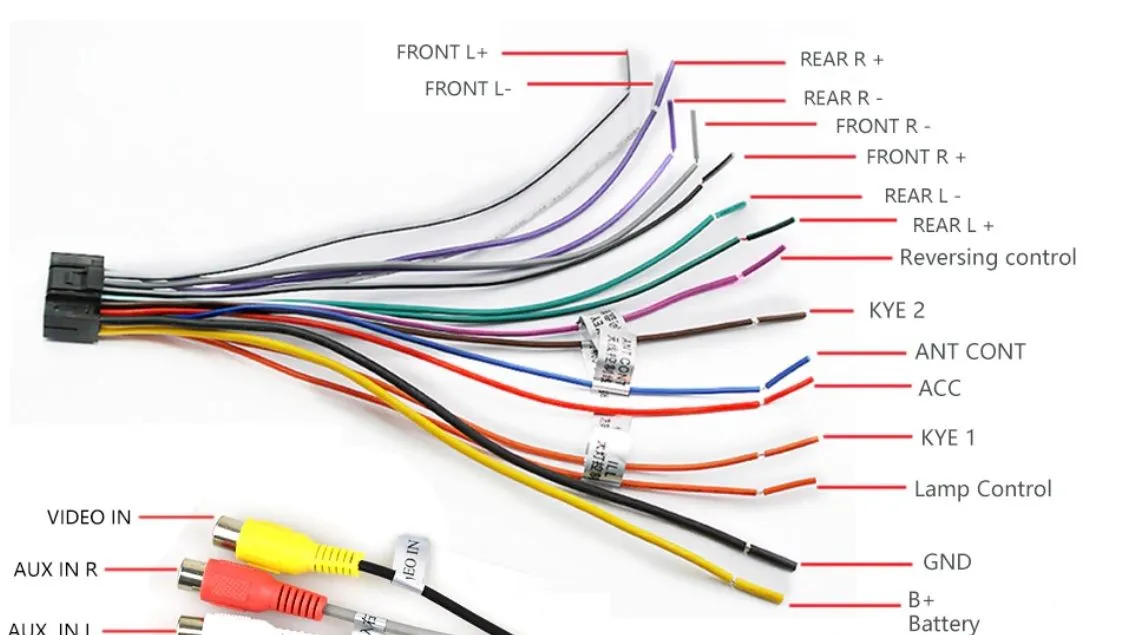

Standardowe kolory przewodów w radiach ISO

W radiach z kostką ISO mamy do czynienia ze standardowymi kolorami, które znacznie ułatwiają podłączenie. Nawet jeśli nie masz kostki, przewody wychodzące z samego radia będą miały te kolory.

Kable zasilające: Rola żółtego, czerwonego i czarnego przewodu

Te trzy przewody to podstawa zasilania Twojego radia:

• Żółty (BAT/B+): To przewód stałego zasilania +12V. Jego główną rolą jest podtrzymywanie pamięci radia, czyli zapisanych stacji, ustawień dźwięku czy zegara. Musi być podłączony do przewodu w samochodzie, na którym napięcie jest obecne stale, nawet po wyjęciu kluczyka.
• Czerwony (ACC/IGN): Ten przewód odpowiada za zasilanie +12V po stacyjce. Napięcie pojawia się na nim dopiero po przekręceniu kluczyka w pozycję ACC (akcesoria) lub zapłon. To on włącza i wyłącza radio razem z zapłonem.
• Czarny (GND): To przewód masowy (-). Musi być solidnie podłączony do masy pojazdu, zapewniając prawidłowe uziemienie dla całego urządzenia.

Przewody głośnikowe: Jak poprawnie zidentyfikować pary i polaryzację (+/-)?

Prawidłowe podłączenie głośników z zachowaniem polaryzacji jest kluczowe dla dobrej jakości dźwięku. Oto standardowe pary:

• Biały i biało-czarny: Głośnik przedni lewy (+/-)
• Szary i szaro-czarny: Głośnik przedni prawy (+/-)
• Zielony i zielono-czarny: Głośnik tylny lewy (+/-)
• Fioletowy i fioletowo-czarny: Głośnik tylny prawy (+/-)

Pamiętaj, że przewód z czarnym paskiem zazwyczaj oznacza minus (-). Zachowanie polaryzacji jest ważne, aby głośniki pracowały w fazie w przeciwnym razie dźwięk będzie płaski i pozbawiony basu.

Dodatkowe przewody: Do czego służy niebieski (ANT/REM) i pomarańczowy (ILL) kabel?

Oprócz podstawowych przewodów zasilających i głośnikowych, radia posiadają również inne, pomocnicze kable:

Niebieski (ANT/REM): Ten przewód podaje napięcie +12V po włączeniu radia. Służy do sterowania anteną elektryczną (wysuwa ją) lub do włączania zewnętrznego wzmacniacza audio. Jeśli nie masz ani anteny elektrycznej, ani wzmacniacza, możesz go po prostu zaizolować.

Pomarańczowy (ILL/ILLUMINATION): Odpowiada za podświetlenie przycisków radia. Podłącza się go do przewodu w instalacji samochodu, na którym napięcie pojawia się po włączeniu świateł postojowych. Dzięki temu podświetlenie radia dostosowuje się do reszty deski rozdzielczej.

Trwałe i bezpieczne połączenia przewodów

Metoda profesjonalna: Lutowanie i koszulki termokurczliwe

Jeśli zależy Ci na najwyższej jakości, trwałości i niezawodności połączeń, to lutowanie jest bezkonkurencyjne. Połączenie lutowane zapewnia doskonały kontakt elektryczny i jest odporne na wibracje czy korozję. Po zlutowaniu przewodów, koniecznie użyj koszulek termokurczliwych. Naciągnij je na zlutowane miejsce i podgrzej (np. zapalniczką lub opalarką), aby kurcząc się, szczelnie zaizolowały połączenie. To metoda, którą osobiście zawsze polecam.

Dobre alternatywy: Szybkozłączki i kostki elektryczne

Jeśli nie czujesz się pewnie z lutownicą lub po prostu szukasz szybszego rozwiązania, istnieją dobre alternatywy. Szybkozłączki (np. typu Wago) lub kostki elektryczne (tzw. "listwy zaciskowe") mogą zapewnić solidne połączenie, pod warunkiem, że są prawidłowo zaciskane i odpowiednio dobrane do przekroju przewodów. Pamiętaj, aby każde takie połączenie również dobrze zaizolować, np. taśmą izolacyjną lub dodatkowymi koszulkami termokurczliwymi.

Czego absolutnie unikać? prowizoryczne skręcanie i słaba izolacja

Chcę być w tym punkcie bardzo stanowczy: absolutnie unikaj prowizorycznych połączeń! Skręcanie przewodów "na palec" i owijanie ich byle jaką taśmą izolacyjną to prosta droga do problemów. Takie połączenia są nietrwałe, łatwo się rozłączają, powodują słaby kontakt, a w konsekwencji mogą prowadzić do przegrzewania się przewodów, zwarcia, a nawet pożaru. Nie ryzykuj poświęć chwilę na wykonanie solidnych i bezpiecznych połączeń. To inwestycja w spokój ducha i bezpieczeństwo Twoje oraz Twojego samochodu.

Rozwiązujemy najczęstsze problemy z radiem

Problem #1: Radio "zapomina" stacje i ustawienia po wyłączeniu zapłonu

To jeden z najczęstszych problemów po samodzielnym montażu. Jeśli Twoje radio po wyłączeniu zapłonu i ponownym uruchomieniu "gubi" wszystkie zapisane stacje radiowe i ustawienia, to niemal na pewno zamieniłeś miejscami przewód żółty (stałe +12V) z czerwonym (+12V po stacyjce). Radio potrzebuje stałego zasilania, aby podtrzymać pamięć. Rozwiązanie jest proste: odłącz akumulator i zamień te dwa przewody miejscami.

Problem #2: Radio w ogóle się nie włącza diagnostyka krok po kroku

Jeśli radio milczy, nie panikuj. Oto kroki diagnostyczne, które pomogą Ci znaleźć przyczynę:

1. Sprawdź bezpieczniki: Zacznij od bezpiecznika w samym radiu (zazwyczaj z tyłu urządzenia) oraz bezpieczników w skrzynce bezpieczników samochodu, które odpowiadają za radio lub akcesoria.
2. Weryfikacja napięcia multimetrem: Przy podłączonym akumulatorze (i odłączonym radiu), sprawdź napięcie na przewodzie żółtym (powinno być +12V stale) i czerwonym (powinno być +12V po przekręceniu kluczyka).
3. Sprawdzenie połączenia masowego: Upewnij się, że czarny przewód masowy jest solidnie podłączony do pewnego punktu masy w samochodzie. Możesz sprawdzić ciągłość między czarnym przewodem a karoserią za pomocą multimetru.

Problem #3: Radio działa tylko przy włączonym silniku (lub wcale się nie wyłącza)

Jeśli radio działa tylko wtedy, gdy silnik jest uruchomiony, prawdopodobnie masz problem z sygnałem ACC (zasilanie po stacyjce). Może on być zbyt słaby lub w ogóle nieobecny. Z kolei, jeśli radio w ogóle się nie wyłącza po wyjęciu kluczyka, to najprawdopodobniej przewód czerwony (ACC) został zmostkowany z żółtym (stałe +12V) lub podłączony do innego źródła stałego zasilania. To prowadzi do ciągłego działania radia i potencjalnego rozładowania akumulatora, dlatego należy to jak najszybciej poprawić.

Problem #4: Grają tylko niektóre głośniki lub słychać trzaski

Ten problem wskazuje na nieprawidłowe podłączenie przewodów głośnikowych. Najczęstsze przyczyny to:

• Zamieniona polaryzacja: Głośniki pracują w przeciwfazie, co skutkuje płaskim dźwiękiem.
• Luźne połączenia: Przewody nie są solidnie połączone, co prowadzi do przerywania dźwięku lub trzasków.
• Zwarcia: Przewody głośnikowe stykają się ze sobą lub z masą, co może uszkodzić wzmacniacz w radiu.

Zasugerowałbym ponowne sprawdzenie wszystkich połączeń głośnikowych, upewnienie się co do prawidłowej polaryzacji (+/-) i solidnego zaizolowania każdego przewodu.

Montaż w nowszych autach: wyzwania magistrali CAN

Czym jest magistrala CAN i dlaczego utrudnia montaż radia?

W nowszych samochodach producenci coraz częściej stosują magistralę CAN (Controller Area Network) cyfrową sieć komunikacyjną, która łączy ze sobą różne moduły elektroniczne pojazdu. W takiej instalacji wiele sygnałów, takich jak informacja o włączonym zapłonie (ACC), włączeniu świateł czy prędkości pojazdu, przesyłanych jest w postaci cyfrowej, a nie analogowej. To właśnie dlatego podłączenie niefabrycznego radia staje się trudniejsze standardowe radio nie potrafi "zrozumieć" tych cyfrowych sygnałów i nie dostaje np. analogowego sygnału ACC.

Adapter CAN-BUS: Kiedy jest niezbędny i jak go podłączyć?

Właśnie w takich sytuacjach z pomocą przychodzi adapter CAN-BUS. Jest to urządzenie, które "tłumaczy" cyfrowe sygnały z magistrali CAN na analogowe sygnały, które są zrozumiałe dla standardowego radia niefabrycznego. Adapter CAN-BUS jest niezbędny, jeśli Twoje auto posiada magistralę CAN i nie możesz znaleźć analogowego sygnału ACC. Zazwyczaj podłącza się go w sposób plug-and-play do przewodów CAN samochodu, a on sam generuje potrzebne sygnały (ACC, podświetlenie, sygnał prędkości itp.) w postaci analogowej. To najbardziej eleganckie i bezpieczne rozwiązanie.

Alternatywne metody: Poszukiwanie sygnału ACC w skrzynce bezpieczników

Jeśli z jakiegoś powodu nie chcesz lub nie możesz użyć adaptera CAN-BUS, istnieje alternatywna metoda na znalezienie sygnału "po stacyjce". Możesz poszukać go w skrzynce bezpieczników. Za pomocą multimetru zidentyfikuj bezpiecznik, na którym napięcie pojawia się po przekręceniu kluczyka (np. bezpiecznik gniazda zapalniczki, wycieraczek). Pamiętaj jednak o ostrożności i zawsze używaj specjalnego bezpiecznika z odgałęzieniem (tzw. "fuse tap"), aby bezpiecznie podpiąć się do obwodu, nie przeciążając go i nie naruszając oryginalnej instalacji. Nigdy nie wkładaj po prostu przewodu pod nóżkę bezpiecznika!

Ostatnie kroki: test i finalny montaż

Test generalny: Sprawdzenie wszystkich funkcji przed wsunięciem radia

Zanim ostatecznie wsuniesz radio w deskę rozdzielczą, wykonaj dokładny test generalny. To kluczowy moment, aby upewnić się, że wszystko działa, jak należy i uniknąć demontażu w przyszłości:

• Włączanie/wyłączanie z zapłonem: Sprawdź, czy radio włącza się i wyłącza razem z zapłonem.
• Zachowanie pamięci: Upewnij się, że radio pamięta stacje i ustawienia po wyjęciu kluczyka.
• Działanie wszystkich głośników: Sprawdź każdy głośnik, używając funkcji balansu (lewo/prawo) i fadera (przód/tył).
• Działanie anteny: Jeśli masz antenę elektryczną, sprawdź, czy wysuwa się po włączeniu radia.
• Podświetlenie: Włącz światła postojowe i sprawdź, czy podświetlenie przycisków radia działa.
• Odbiór radiowy: Sprawdź jakość odbioru stacji radiowych.

Porządkowanie przewodów: Jak uniknąć bałaganu za radiem?

Po pomyślnych testach przyszedł czas na uporządkowanie przewodów. To bardzo ważny etap, często niedoceniany. Schludne ułożenie i zabezpieczenie przewodów za radiem zapobiega ich zgnieceniu, przetarciu czy zwarciu. Użyj opasek zaciskowych lub taśmy izolacyjnej, aby związać przewody w estetyczne wiązki. Upewnij się, że żadne kable nie są zbyt mocno naciągnięte ani zagięte. Dobrze uporządkowana instalacja ułatwi również ewentualny przyszły dostęp, gdybyś kiedyś musiał coś poprawić lub wymienić.

Przeczytaj również: Przerejestrowanie auta bez wymiany tablic: Koszt i procedura 2024

Ciesz się muzyką! Podsumowanie i gratulacje

Gratuluję! Właśnie pomyślnie podłączyłeś radio samochodowe bez kostki ISO. To zadanie wymagało cierpliwości i precyzji, ale teraz możesz cieszyć się ulubioną muzyką w drodze, wiedząc, że wykonałeś solidną i bezpieczną instalację.
