Jak podłączyć prostownik do akumulatora 24V? Bezpieczny poradnik

Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak bezpiecznie i prawidłowo podłączyć prostownik do akumulatora 24V, często składającego się z dwóch akumulatorów 12V połączonych szeregowo. Dowiesz się, jak uniknąć błędów, zadbać o bezpieczeństwo oraz dobrać odpowiednie metody i sprzęt do ładowania, aby zapewnić długą żywotność swoim akumulatorom. Z mojego doświadczenia wiem, że prawidłowe podejście do ładowania akumulatorów 24V jest kluczowe dla ich niezawodności i długowieczności, szczególnie w wymagających warunkach.

Co musisz wiedzieć o systemie 24V, zanim podłączysz prostownik?

Zanim przejdziemy do praktycznych kroków, musimy zrozumieć specyfikę systemu 24V. To fundamentalna wiedza, która pozwoli Ci uniknąć kosztownych błędów i zapewni bezpieczeństwo podczas pracy z akumulatorami.

Dlaczego instalacja 24V to nie to samo co 12V? Kluczowe różnice

Większość z nas kojarzy akumulatory samochodowe z napięciem 12V. Jednak w pojazdach ciężarowych, maszynach rolniczych, autobusach czy niektórych systemach zasilania awaryjnego, standardem jest instalacja 24V. Kluczowa różnica polega na tym, że taka instalacja zazwyczaj nie jest realizowana przez jeden akumulator 24V, ale przez dwa akumulatory 12V połączone szeregowo. Co to oznacza w praktyce? Połączenie szeregowe sumuje napięcia (12V + 12V = 24V), ale pojemność (Ah) całego zestawu pozostaje taka sama jak pojemność pojedynczego akumulatora. To bardzo ważne, ponieważ wymaga to użycia prostownika 24V lub, alternatywnie, ładowania każdego z akumulatorów 12V osobno.

Jak sprawdzić, czy masz do czynienia z dwoma akumulatorami 12V połączonymi szeregowo?

Identyfikacja połączenia szeregowego jest zazwyczaj prosta. Wizualnie zauważysz kabel łączący biegun dodatni (+) jednego akumulatora z biegunem ujemnym (-) drugiego akumulatora. To jest właśnie ten "mostek" szeregowy. Aby mieć całkowitą pewność, możesz użyć woltomierza: sprawdź napięcie na każdym akumulatorze osobno (powinno być około 12V), a następnie na całym zestawie, dotykając woltomierzem wolnego bieguna dodatniego pierwszego akumulatora i wolnego bieguna ujemnego drugiego akumulatora (powinno być około 24V). Zawsze radzę stosować w takim układzie akumulatory tego samego typu, o tej samej pojemności i w podobnym wieku. To zapewnia równomierne ładowanie i maksymalizuje ich żywotność.

Przygotowanie stanowiska pracy: Niezbędne narzędzia i środki ostrożności

Bezpieczeństwo to podstawa. Zanim cokolwiek podłączysz, upewnij się, że masz odpowiednie warunki i wyposażenie. Zawsze używam okularów ochronnych i rękawic, aby zabezpieczyć się przed kwasem siarkowym i potencjalnym iskrzeniem. Niezwykle ważne jest również, aby pracować w dobrze wentylowanym pomieszczeniu. Podczas ładowania akumulatory wydzielają łatwopalny wodór, który w połączeniu z tlenem tworzy mieszankę wybuchową. Unikaj wszelkich źródeł ognia, iskier i otwartego płomienia w pobliżu akumulatorów.

Bezpieczeństwo przede wszystkim: Unikaj iskrzenia, zwarcia i uszkodzeń

Nawet najprostsze zadanie, takie jak podłączenie prostownika, wymaga przestrzegania zasad bezpieczeństwa. Pamiętaj, że praca z prądem i substancjami chemicznymi zawsze niesie ze sobą ryzyko.

Zasada nr 1: Prawidłowa wentylacja i ochrona osobista

Powtórzę to raz jeszcze, bo to absolutnie kluczowe: prawidłowa wentylacja to podstawa. Wodór, który wydziela się podczas ładowania, jest lżejszy od powietrza i może gromadzić się pod sufitem, tworząc niewidzialną, ale bardzo niebezpieczną warstwę. Zawsze upewnij się, że pomieszczenie jest przewiewne. Ochrona osobista, czyli okulary i rękawice, to Twoja tarcza przed przypadkowym rozbryzgiem kwasu siarkowego, który jest żrący i może spowodować poważne obrażenia.

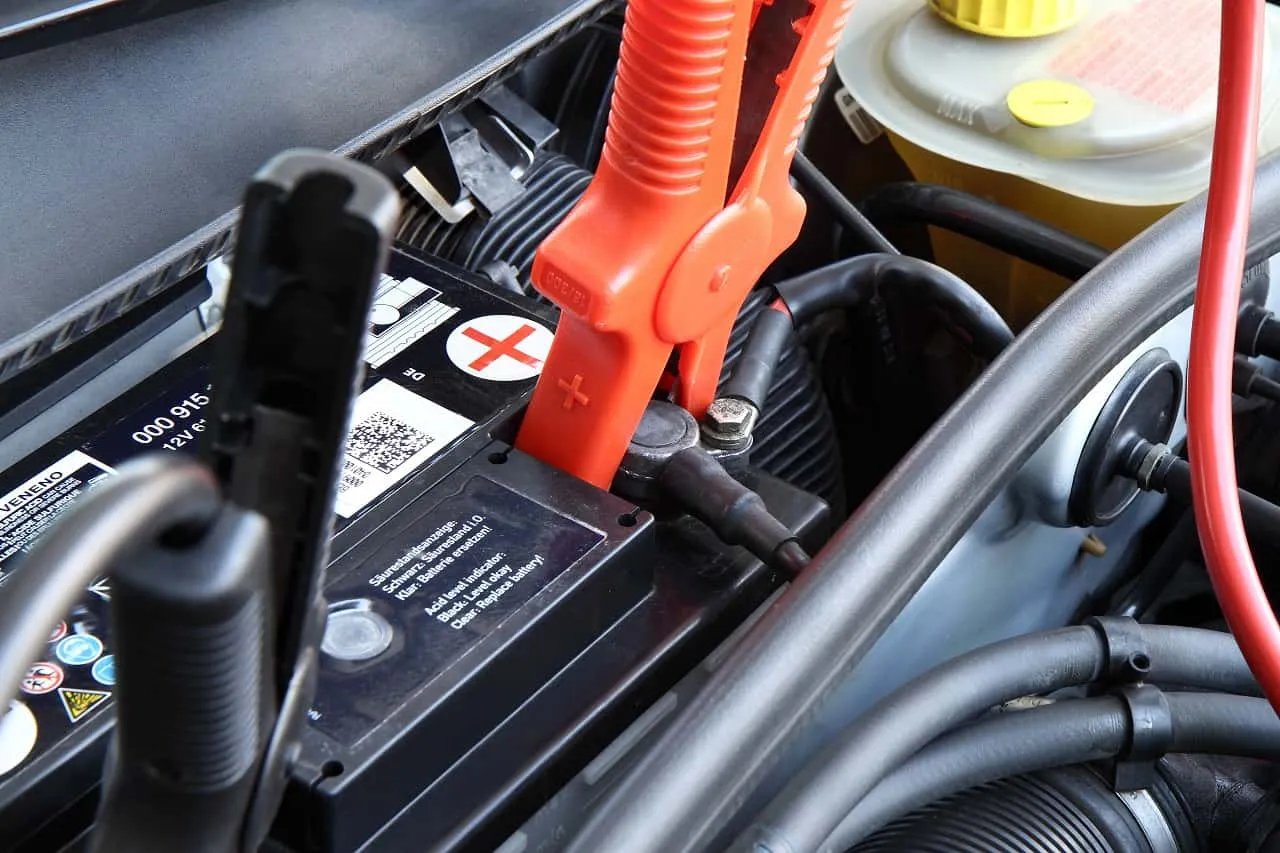

Prawidłowa kolejność podłączania i odłączania klem ściągawka

To jest moment, w którym najczęściej dochodzi do błędów. Pamiętaj o prostej zasadzie: najpierw podłącz klemy do akumulatora, potem prostownik do prądu; odłączaj w odwrotnej kolejności.

Kolejność podłączania:

1. Upewnij się, że prostownik jest wyłączony i odłączony od sieci elektrycznej.
2. Podłącz czerwoną klemę (+) prostownika do bieguna dodatniego (+) akumulatora (lub wolnego bieguna dodatniego w zestawie szeregowym).
3. Podłącz czarną klemę (-) prostownika do bieguna ujemnego (-) akumulatora (lub wolnego bieguna ujemnego w zestawie szeregowym). Jeśli akumulatory są w pojeździe, bezpieczniej jest podłączyć czarną klemę do masy pojazdu, z dala od akumulatora i przewodów paliwowych.
4. Dopiero teraz podłącz prostownik do gniazdka elektrycznego i włącz go.

Kolejność odłączania:

1. Wyłącz prostownik i odłącz go od gniazdka elektrycznego.
2. Odłącz czarną klemę (-) od akumulatora (lub masy pojazdu).
3. Odłącz czerwoną klemę (+) od akumulatora.

Najczęstsze błędy początkujących i jak ich unikać

Z mojego doświadczenia wiem, że nawet doświadczonym zdarzają się pomyłki. Oto najczęstsze błędy i sposoby, by ich uniknąć:

• Podłączenie odwrotnej polaryzacji: To jeden z najgroźniejszych błędów. Może spowodować uszkodzenie akumulatora, prostownika, a nawet instalacji elektrycznej pojazdu. Zawsze dwukrotnie sprawdzaj, czy plus jest podłączony do plusa, a minus do minusa. Nowoczesne prostowniki mikroprocesorowe mają zabezpieczenia przed odwrotną polaryzacją, ale lepiej nie polegać wyłącznie na elektronice.
• Ładowanie w niewentylowanym miejscu: Jak już wspomniałem, ryzyko wybuchu wodoru jest realne. Zawsze zapewnij dobrą wentylację.
• Użycie prostownika transformatorowego do ładowania akumulatorów w pojeździe z elektroniką: Stare prostowniki transformatorowe mogą generować skoki napięcia, które są zabójcze dla delikatnej elektroniki współczesnych pojazdów. Jeśli ładujesz akumulatory w pojeździe, używaj tylko prostowników mikroprocesorowych.
• Brak sprawdzenia stanu akumulatorów przed ładowaniem: Akumulator z uszkodzoną celą lub głęboko zasiarczony może nie przyjmować ładowania prawidłowo lub nawet nadmiernie się nagrzewać. Zawsze warto sprawdzić stan akumulatorów przed rozpoczęciem ładowania.

Ładowanie szeregowe prostownikiem 24V: Instrukcja krok po kroku

Teraz, gdy znamy podstawy bezpieczeństwa i specyfikę systemu 24V, przejdźmy do konkretów. Poniżej znajdziesz szczegółową instrukcję, jak prawidłowo podłączyć prostownik 24V do akumulatorów połączonych szeregowo.

Krok 1: Weryfikacja połączenia szeregowego między akumulatorami

Zanim podłączysz prostownik, upewnij się, że akumulatory są prawidłowo połączone szeregowo (plus jednego z minusem drugiego) i że są tego samego typu, o tej samej pojemności oraz w podobnym stanie zużycia. To gwarancja efektywnego i bezpiecznego ładowania całego zestawu. W przeciwnym razie jeden akumulator może być niedoładowany, a drugi przeładowany.

Krok 2: Podłączanie zacisku dodatniego (+) prostownika

Weź czerwoną klemę (plus) prostownika 24V. Podłącz ją do wolnego bieguna dodatniego (+) pierwszego akumulatora w zestawie szeregowym. Upewnij się, że połączenie jest solidne i stabilne, bez luzów.

Krok 3: Podłączanie zacisku ujemnego (-) prostownika do masy układu

Następnie weź czarną klemę (minus) prostownika 24V. Podłącz ją do wolnego bieguna ujemnego (-) drugiego akumulatora w zestawie szeregowym. Jeśli ładujesz akumulatory zamontowane w pojeździe, a nie masz pewności co do stanu akumulatorów lub chcesz zminimalizować ryzyko iskrzenia w ich pobliżu, możesz podłączyć czarną klemę do masy pojazdu, w miejscu oddalonym od akumulatorów i przewodów paliwowych. Zawsze wybieraj niepomalowany metalowy element podwozia.

Krok 4: Uruchomienie prostownika i wybór właściwych ustawień

Po prawidłowym podłączeniu klem do akumulatorów, możesz podłączyć prostownik do gniazdka elektrycznego. Jeśli Twój prostownik ma możliwość wyboru napięcia, wybierz tryb 24V. Nowoczesne prostowniki mikroprocesorowe często automatycznie rozpoznają napięcie akumulatora i dobierają odpowiednie parametry ładowania, co jest bardzo wygodne i bezpieczne. Po uruchomieniu prostownika, monitoruj proces ładowania.

Jak rozpoznać, że akumulatory są w pełni naładowane?

Rozpoznanie pełnego naładowania jest kluczowe, aby uniknąć przeładowania. Dla nowoczesnych prostowników mikroprocesorowych jest to proste zazwyczaj sygnalizują to diody LED (np. zielona dioda "pełne naładowanie") lub komunikaty na wyświetlaczu. Często przechodzą one w tryb konserwacji, podtrzymując napięcie. W przypadku starszych prostowników transformatorowych, wskaźnikiem pełnego naładowania będzie stabilizacja napięcia na poziomie 28,0 V 28,8 V oraz zmniejszone "gazowanie" akumulatorów (mniej intensywne wydzielanie pęcherzyków gazu z elektrolitu).

Ładowanie akumulatorów 12V osobno: Kiedy i jak to zrobić?

Chociaż ładowanie całego zestawu 24V jest wygodne, istnieją sytuacje, w których lepszym rozwiązaniem jest indywidualne ładowanie każdego akumulatora 12V. To podejście ma swoje zalety i jest często rekomendowane przez ekspertów.

Dlaczego oddzielne ładowanie jest czasami lepszym rozwiązaniem?

Oddzielne ładowanie pojedynczych akumulatorów 12V jest zalecane, gdy akumulatory w zestawie 24V różnią się stanem naładowania, typem, wiekiem lub stopniem zużycia. W przypadku ładowania szeregowego, słabszy akumulator będzie niedoładowany, a silniejszy może być przeładowany, co prowadzi do skrócenia żywotności obu. Ładowanie indywidualne pozwala na precyzyjne doprowadzenie każdego akumulatora do pełnego naładowania, co zapobiega przeładowaniu jednego i niedoładowaniu drugiego, znacząco wydłużając ich żywotność.

Instrukcja rozłączania mostka szeregowego przed ładowaniem

Aby naładować akumulatory 12V osobno, musisz najpierw bezpiecznie rozłączyć mostek szeregowy. Oto jak to zrobić:

1. Upewnij się, że wszystkie urządzenia w pojeździe są wyłączone, a stacyjka jest w pozycji "off". Jeśli to możliwe, odłącz zasilanie pojazdu, odłączając główny kabel masowy od akumulatora.
2. Zlokalizuj kabel łączący biegun dodatni (+) jednego akumulatora z biegunem ujemnym (-) drugiego akumulatora to jest mostek szeregowy.
3. Za pomocą odpowiedniego klucza ostrożnie odkręć nakrętki mocujące ten kabel do biegunów akumulatorów.
4. Zdejmij kabel i odłóż go w bezpieczne miejsce, tak aby nie dotykał żadnych metalowych części ani biegunów akumulatorów.
5. Teraz masz dwa niezależne akumulatory 12V, gotowe do indywidualnego ładowania.

Podłączanie prostownika 12V praktyczny poradnik dla każdego akumulatora

Po rozłączeniu mostka szeregowego możesz przystąpić do ładowania każdego akumulatora 12V osobno, używając prostownika 12V. Pamiętaj o zasadach bezpieczeństwa!

1. Upewnij się, że prostownik 12V jest wyłączony i odłączony od sieci elektrycznej.
2. Do pierwszego akumulatora: podłącz czerwoną klemę (+) prostownika do bieguna dodatniego (+) akumulatora, a czarną klemę (-) prostownika do bieguna ujemnego (-) akumulatora.
3. Podłącz prostownik do gniazdka i włącz go. Pozostaw do pełnego naładowania.
4. Po zakończeniu ładowania pierwszego akumulatora, wyłącz prostownik, odłącz go od sieci, a następnie odłącz klemy od akumulatora.
5. Powtórz kroki 1-4 dla drugiego akumulatora 12V.
6. Po naładowaniu obu akumulatorów, możesz ponownie połączyć je szeregowo, pamiętając o prawidłowej kolejności podłączania mostka i ewentualnie podłączenia do instalacji pojazdu.

Dobór i ustawienia prostownika: Wolty i ampery pod kontrolą

Wybór odpowiedniego prostownika i właściwe ustawienie parametrów ładowania to podstawa efektywnego i bezpiecznego procesu. Nie każdy prostownik nadaje się do każdego akumulatora czy sytuacji.

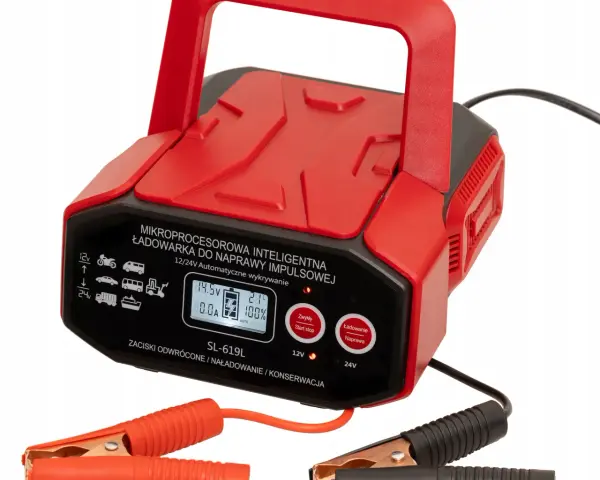

Jaki prostownik wybrać do akumulatorów 24V transformatorowy czy mikroprocesorowy?

To pytanie, które często słyszę. Odpowiedź jest prosta: w większości przypadków prostownik mikroprocesorowy będzie lepszym wyborem. Poniżej przedstawiam porównanie:

Typ prostownika	Charakterystyka i zastosowanie
Transformatorowy (starszy typ)	Prostsza konstrukcja, zazwyczaj brak zaawansowanych zabezpieczeń. Może generować skoki napięcia, co jest niebezpieczne dla elektroniki pojazdu. Wymaga ręcznego monitorowania procesu ładowania. Dobry do ładowania akumulatorów poza pojazdem, bez elektroniki, gdzie nie ma ryzyka uszkodzenia.
Mikroprocesorowy (automatyczny)	Nowoczesna technologia, sterowanie mikroprocesorowe. Posiada szereg zabezpieczeń (przed zwarciem, odwrotną polaryzacją, przeładowaniem). Automatycznie dobiera prąd i napięcie ładowania, często oferuje tryby konserwacji i regeneracji. Bezpieczny do ładowania akumulatorów bez wyjmowania z pojazdu. Zdecydowanie polecam do współczesnych pojazdów.

Jak ustawić prąd ładowania (A)? Zasada 10% pojemności

Podstawową zasadą przy ustawianiu prądu ładowania jest tzw. reguła 1/10 C. Oznacza to, że bezpieczny prąd ładowania powinien wynosić około 10% pojemności nominalnej akumulatora. Na przykład, jeśli masz akumulatory o łącznej pojemności 100 Ah (pamiętaj, że w systemie szeregowym pojemność pozostaje taka sama jak pojedynczego akumulatora), optymalny prąd ładowania to 10 A. Ładowanie zbyt dużym prądem może prowadzić do przegrzewania i uszkodzenia akumulatora, natomiast zbyt małym do wydłużenia czasu ładowania i niedoładowania. Warto zaznaczyć, że nowoczesne prostowniki mikroprocesorowe często automatycznie dobierają optymalny prąd, co jest ich dużą zaletą.

Ile czasu potrwa ładowanie? Szacunkowe obliczenia

Szacunkowy czas ładowania można obliczyć za pomocą prostego wzoru. Pamiętaj jednak, że jest to wartość orientacyjna, ponieważ na czas ładowania wpływa wiele czynników, takich jak stopień rozładowania, wiek akumulatora czy temperatura otoczenia.

Wzór: (pojemność akumulatora w Ah / prąd ładowania w A) * 1.2 (współczynnik strat)

Przykład: Dla w pełni rozładowanego zestawu akumulatorów o pojemności 100 Ah, ładowanego prądem 10 A:

(100 Ah / 10 A) * 1.2 = 10 * 1.2 = około 12 godzin.

Współczynnik strat 1.2 uwzględnia straty energii podczas ładowania, które są nieuniknione. Zawsze lepiej jest ładować dłużej mniejszym prądem niż krócej większym, aby zapewnić akumulatorom długą żywotność.

Ładowanie akumulatorów bez wyjmowania z pojazdu: Czy to bezpieczne?

Wielu moich klientów pyta, czy można ładować akumulatory bez ich wyjmowania z pojazdu. Odpowiedź brzmi: tak, ale pod pewnymi warunkami. To kwestia, która budzi wiele kontrowersji, ale z odpowiednim sprzętem i wiedzą jest to jak najbardziej możliwe.

Kiedy ładowanie "na aucie" jest bezpieczne dla elektroniki?

Ładowanie akumulatorów bez ich wyjmowania z pojazdu jest bezpieczne wyłącznie przy użyciu nowoczesnych prostowników mikroprocesorowych (automatycznych). Te urządzenia są zaprojektowane tak, aby chronić delikatną elektronikę pojazdu. Posiadają wbudowane zabezpieczenia przed skokami napięcia, odwrotną polaryzacją, zwarciem i przeładowaniem. Dzięki temu możesz bez obaw podłączyć prostownik do akumulatorów zamontowanych w samochodzie, ciężarówce czy maszynie, bez ryzyka uszkodzenia systemów elektronicznych.

Rola prostowników mikroprocesorowych w ochronie instalacji pojazdu

Prostowniki mikroprocesorowe odgrywają kluczową rolę w ochronie instalacji pojazdu. Oto, jak to robią:

• Stabilizacja napięcia: Utrzymują stałe, bezpieczne napięcie ładowania, zapobiegając niebezpiecznym skokom, które mogłyby uszkodzić moduły elektroniczne.
• Ochrona przed zwarciem i odwrotną polaryzacją: Automatycznie wykrywają i przerywają ładowanie w przypadku nieprawidłowego podłączenia lub zwarcia.
• Inteligentne algorytmy ładowania: Dostosowują prąd i napięcie do aktualnego stanu akumulatora, przechodząc w tryb konserwacji po pełnym naładowaniu, co zapobiega przeładowaniu.
• Eliminacja iskrzenia: Wiele z nich podaje prąd dopiero po prawidłowym podłączeniu, minimalizując ryzyko iskrzenia przy podłączaniu klem.

Dzięki tym funkcjom, prostowniki mikroprocesorowe są idealnym rozwiązaniem dla każdego, kto ceni sobie wygodę i bezpieczeństwo.

Sytuacje, w których bezwzględnie należy wymontować akumulatory

Mimo zalet prostowników mikroprocesorowych, istnieją sytuacje, w których bezwzględnie należy wymontować akumulatory z pojazdu przed ładowaniem:

• Użycie starego prostownika transformatorowego, który nie posiada odpowiednich zabezpieczeń.
• Podejrzenie uszkodzenia akumulatora (np. spuchnięta obudowa, wyciek elektrolitu), co może prowadzić do niekontrolowanego nagrzewania się.
• Bardzo słaba wentylacja w miejscu ładowania, gdzie ryzyko gromadzenia się wodoru jest zbyt wysokie.
• Konieczność ładowania każdego akumulatora 12V osobno, ze względu na różnice w ich stanie lub typie.
• Wymagane przez producenta pojazdu lub akumulatora.

Przeczytaj również: Ładowanie akumulatora na prostowniku: ile czasu? Uniknij błędów!

Rozwiązywanie problemów: Co zrobić, gdy ładowanie nie idzie zgodnie z planem?

Nawet przy najlepszych chęciach i prawidłowym przygotowaniu, czasami coś może pójść nie tak. Ważne jest, aby wiedzieć, jak reagować na typowe problemy podczas ładowania akumulatorów.

Prostownik nie startuje możliwe przyczyny

Jeśli podłączyłeś prostownik, ale nic się nie dzieje, sprawdź następujące kwestie:

• Brak zasilania: Upewnij się, że gniazdko elektryczne działa, a prostownik jest prawidłowo podłączony do sieci. Sprawdź bezpieczniki w prostowniku, jeśli takie posiada.
• Nieprawidłowe podłączenie klem: Dwukrotnie sprawdź, czy klemy są prawidłowo podłączone do biegunów akumulatora (plus do plusa, minus do minusa) i czy połączenie jest stabilne. Wiele prostowników nie uruchomi się, jeśli wykryje odwrotną polaryzację lub słabe połączenie.
• Uszkodzony prostownik: Jeśli wszystko inne zawiedzie, możliwe, że prostownik jest uszkodzony. Spróbuj podłączyć go do innego akumulatora (jeśli masz taką możliwość), aby to sprawdzić.
• Głębokie rozładowanie akumulatora: Niektóre nowoczesne prostowniki mikroprocesorowe mają problem z wykryciem bardzo głęboko rozładowanych akumulatorów (poniżej 8-10V), traktując je jako uszkodzone. W takiej sytuacji czasem pomaga krótkie podłączenie prostownika transformatorowego (na kilka minut) w celu podniesienia napięcia, a następnie przełączenie na prostownik mikroprocesorowy.

Akumulatory nadmiernie się grzeją lub "gazują" natychmiast przerwij ładowanie

To jest sygnał alarmowy, którego absolutnie nie wolno ignorować! Jeśli akumulatory stają się gorące w dotyku lub intensywnie "gazują" (wydzielają dużo pęcherzyków gazu), oznacza to, że coś jest nie tak. Może to świadczyć o:

• Przeładowaniu: Zbyt wysokie napięcie lub prąd ładowania.
• Wewnętrznym uszkodzeniu akumulatora: Zwarcie wewnętrzne, uszkodzona cela.

W obu przypadkach natychmiast przerwij ładowanie, odłącz prostownik i poczekaj, aż akumulatory ostygną. Następnie sprawdź napięcie na każdym akumulatorze osobno i rozważ wizytę u specjalisty. Kontynuowanie ładowania w takiej sytuacji może doprowadzić do trwałego uszkodzenia, a nawet wybuchu akumulatora.

Problem nierównego napięcia na akumulatorach jak sobie z nim radzić na dłuższą metę?

Nierówne napięcie na akumulatorach w zestawie szeregowym to częsty problem, który wynika z różnic w ich wieku, typie, stopniu zużycia lub po prostu z nierównomiernego obciążenia. Na dłuższą metę może to prowadzić do szybkiego zużycia całego zestawu. Oto, jak sobie z tym radzić:

• Indywidualne ładowanie akumulatorów 12V: Jak już wspomniałem, to najprostsze i najskuteczniejsze rozwiązanie doraźne. Regularne, indywidualne ładowanie pozwala wyrównać stan naładowania.
• Wymiana jednego lub obu akumulatorów: Jeśli różnice w napięciu są znaczne i utrzymują się, a akumulatory mają różny wiek, rozważ wymianę słabszego akumulatora, a najlepiej obu na nowe, tego samego typu i pojemności.
• Instalacja balansera napięcia (korektora ładowania): W instalacjach stacjonarnych lub w pojazdach, gdzie problem nierównego napięcia jest nagminny, można zastosować balanser napięcia. To urządzenie, które monitoruje napięcie na każdym akumulatorze w zestawie szeregowym i aktywnie wyrównuje je, przenosząc energię z akumulatora o wyższym napięciu do tego o niższym. To bardzo efektywne rozwiązanie, które znacząco wydłuża żywotność zestawu 24V.
