Jak zrobić prostownik? Schemat, budowa i bezpieczeństwo krok po kroku

W dzisiejszych czasach, gdy elektronika jest na wyciągnięcie ręki, samodzielna budowa prostownika do akumulatora 12V to nie tylko sposób na oszczędność, ale i fascynująca przygoda z praktyczną elektroniką. Ten artykuł stanowi kompletny przewodnik, który krok po kroku przeprowadzi Cię przez proces tworzenia własnego urządzenia, dostarczając konkretnych schematów, listy niezbędnych komponentów oraz, co najważniejsze, kluczowych wskazówek dotyczących bezpieczeństwa.

Dlaczego warto zbudować własny prostownik?

Z mojego doświadczenia wynika, że samodzielna budowa prostownika to projekt, który przynosi wiele korzyści. Przede wszystkim, pozwala znacząco obniżyć koszty w porównaniu do zakupu gotowego urządzenia, zwłaszcza jeśli posiadasz już część komponentów. Daje to również unikalną możliwość dostosowania urządzenia do własnych, specyficznych potrzeb na przykład poprzez dobór odpowiedniej mocy transformatora czy implementację konkretnych funkcji. Co więcej, jest to fantastyczna okazja do zdobycia praktycznej wiedzy z zakresu elektroniki, co dla wielu majsterkowiczów jest wartością samą w sobie. To wciąż niezwykle popularny projekt wśród entuzjastów elektroniki i majsterkowania, co świadczy o jego użyteczności i edukacyjnym potencjale.

Co zyskujesz, tworząc urządzenie samodzielnie?

• Pełne zrozumienie działania: Poznasz każdy element i jego rolę, co jest bezcenne w przypadku ewentualnych napraw czy modyfikacji.
• Możliwość naprawy i modyfikacji: Gdy coś się zepsuje, będziesz wiedział, jak to naprawić. Możesz również ulepszać swój prostownik w przyszłości.
• Oszczędność finansowa: Często koszt komponentów jest niższy niż cena gotowego, porównywalnego jakościowo prostownika.
• Satysfakcja z wykonania: Nie ma nic lepszego niż poczucie dumy z samodzielnie zbudowanego, działającego narzędzia.

Zanim zaczniesz: Kluczowe zasady bezpieczeństwa przy pracy z 230V

1. Odłącz zasilanie: Zawsze, zanim zaczniesz pracować przy układzie, upewnij się, że jest on odłączony od sieci 230V. To absolutna podstawa.
2. Izolacja: Wszystkie elementy podłączone do sieci 230V muszą być odpowiednio izolowane. Używaj narzędzi z izolowanymi rękojeściami.
3. Obudowa: Prostownik musi być zamontowany w solidnej, nieprzewodzącej obudowie (np. plastikowej), która zapewni pełną izolację od napięcia sieciowego.
4. Wentylacja: Akumulatory kwasowo-ołowiowe podczas ładowania wydzielają wodór, który jest gazem wybuchowym. Ładuj je w dobrze wentylowanym pomieszczeniu. Obudowa prostownika również powinna mieć otwory wentylacyjne, aby zapobiec przegrzewaniu się transformatora i mostka.
5. Ochrona oczu i rąk: Zawsze używaj okularów ochronnych i rękawic podczas pracy z akumulatorami, aby chronić się przed kwasem.
6. Unikaj zwarć: Zwarcie akumulatora może spowodować jego wybuch, pożar lub poważne uszkodzenia. Zawsze sprawdzaj prawidłowość podłączenia biegunów (+ do +, - do -).
7. Nie przeładowuj: Przeładowanie akumulatora również może prowadzić do jego uszkodzenia lub wybuchu. Monitoruj proces ładowania.

Pamiętaj, praca z napięciem sieciowym 230V jest niezwykle niebezpieczna i może prowadzić do porażenia prądem, a nawet śmierci. Akumulatory kwasowo-ołowiowe również stanowią zagrożenie ze względu na ryzyko wybuchu (w przypadku przeładowania lub zwarcia) oraz obecność żrącego kwasu. Nigdy nie lekceważ tych zasad. Moje doświadczenie uczy, że ostrożność jest najważniejsza.

Komponenty prostownika: Co musisz przygotować?

Aby zbudować prostownik, potrzebujesz kilku kluczowych komponentów. Skupimy się na elementach, które są łatwo dostępne w sklepach elektronicznych i sprawdzonych rozwiązaniach, które zapewnią niezawodność i bezpieczeństwo Twojej konstrukcji.

Serce układu: Jak dobrać odpowiedni transformator?

Transformator to absolutne serce każdego prostownika transformatorowego. Jego zadaniem jest obniżenie niebezpiecznego napięcia sieciowego 230V do bezpiecznego poziomu, odpowiedniego do ładowania akumulatora. Dla akumulatorów 12V potrzebujemy transformatora z uzwojeniem wtórnym dającym napięcie w zakresie 14-16V AC (przemienne). Jeśli chodzi o moc, dla popularnych akumulatorów samochodowych (o pojemności 45-60Ah) najlepiej sprawdzi się transformator o mocy 100-150W. Jak dobrać moc? Przyjmijmy, że chcemy ładować prądem około 5A. Wzór P = U * I (moc = napięcie * prąd) daje nam 14V * 5A = 70W. Zawsze jednak warto mieć pewien zapas mocy, stąd rekomendacja 100-150W, aby transformator nie pracował na granicy swoich możliwości i nie przegrzewał się.

Od prądu przemiennego do stałego: Rola mostka prostowniczego

Kiedy transformator obniży napięcie, nadal mamy do czynienia z prądem przemiennym (AC). Akumulatory wymagają jednak prądu stałego (DC). Tutaj wkracza mostek prostowniczy Graetza. Jego zadaniem jest przekształcenie prądu przemiennego na jednokierunkowy prąd pulsujący. W amatorskich konstrukcjach najczęściej stosuje się gotowe mostki prostownicze, na przykład o parametrach 25A 100V. Są one niezwykle proste w montażu wystarczy podłączyć dwa piny do uzwojenia wtórnego transformatora, a z pozostałych dwóch wyprowadzeń otrzymujemy już prąd stały. Ich niezawodność i łatwość użycia sprawiają, że są standardem w tego typu projektach.

Lista zakupów: Kompletny spis części dla początkującego

Oto lista komponentów, które będą Ci potrzebne do budowy prostego, ale bezpiecznego prostownika z podstawową regulacją:

• Transformator sieciowy: 230V AC na 14-16V AC, moc 100-150W.
• Mostek prostowniczy Graetza: Np. 25A 100V (lub o podobnych parametrach prądowo-napięciowych, z zapasem).
• Tyrystor: Np. BT151 (lub inny o odpowiednim prądzie i napięciu, np. 12A 600V), wraz z radiatorem do odprowadzania ciepła.
• Potencjometr: 10kΩ liniowy, do regulacji prądu ładowania.
• Rezystory: Kilka sztuk o różnych wartościach, np. 1kΩ, 100Ω (do obwodu sterującego tyrystorem).
• Kondensator: Np. 100nF (do obwodu sterującego tyrystorem).
• Dioda małej mocy: Np. 1N4148 (do obwodu sterującego tyrystorem).
• Dioda zabezpieczająca przed odwrotnym podłączeniem: Dioda prostownicza o dużym prądzie (np. 10A lub więcej, np. 1N5408), zamontowana szeregowo lub równolegle z bezpiecznikiem.
• Bezpiecznik sieciowy (pierwotny): Szybki, np. 1A-2A (zależnie od mocy transformatora i prądu znamionowego).
• Bezpiecznik wtórny: Szybki, np. 5A-10A (zależnie od maksymalnego prądu ładowania).
• Amperomierz: Analogowy lub cyfrowy, zakres do 10A-15A.
• Kable: Odpowiednio grube (np. 2,5 mm²) do połączeń wysokoprądowych, cieńsze do obwodów sterujących i zasilających.
• Zaciski krokodylkowe: Dwa, czerwony (+) i czarny (-), do podłączenia akumulatora.
• Obudowa: Izolowana, wentylowana, np. plastikowa.
• Włącznik/wyłącznik: Sieciowy.
• Gniazdo sieciowe: Z kablem zasilającym.
• Radiator: Do mostka prostowniczego i tyrystora (jeśli nie są zintegrowane z radiatorem).

Sprawdzony schemat prostownika: Zrozum i zbuduj

Przejdźmy teraz do serca naszego projektu schematu ideowego. Przedstawię Ci sprawdzoną konstrukcję prostownika, która jest bezpieczna i efektywna. Zrozumienie zasady działania każdego elementu to klucz do sukcesu i bezproblemowego użytkowania.

Koncepcja układu: Zasada działania krok po kroku

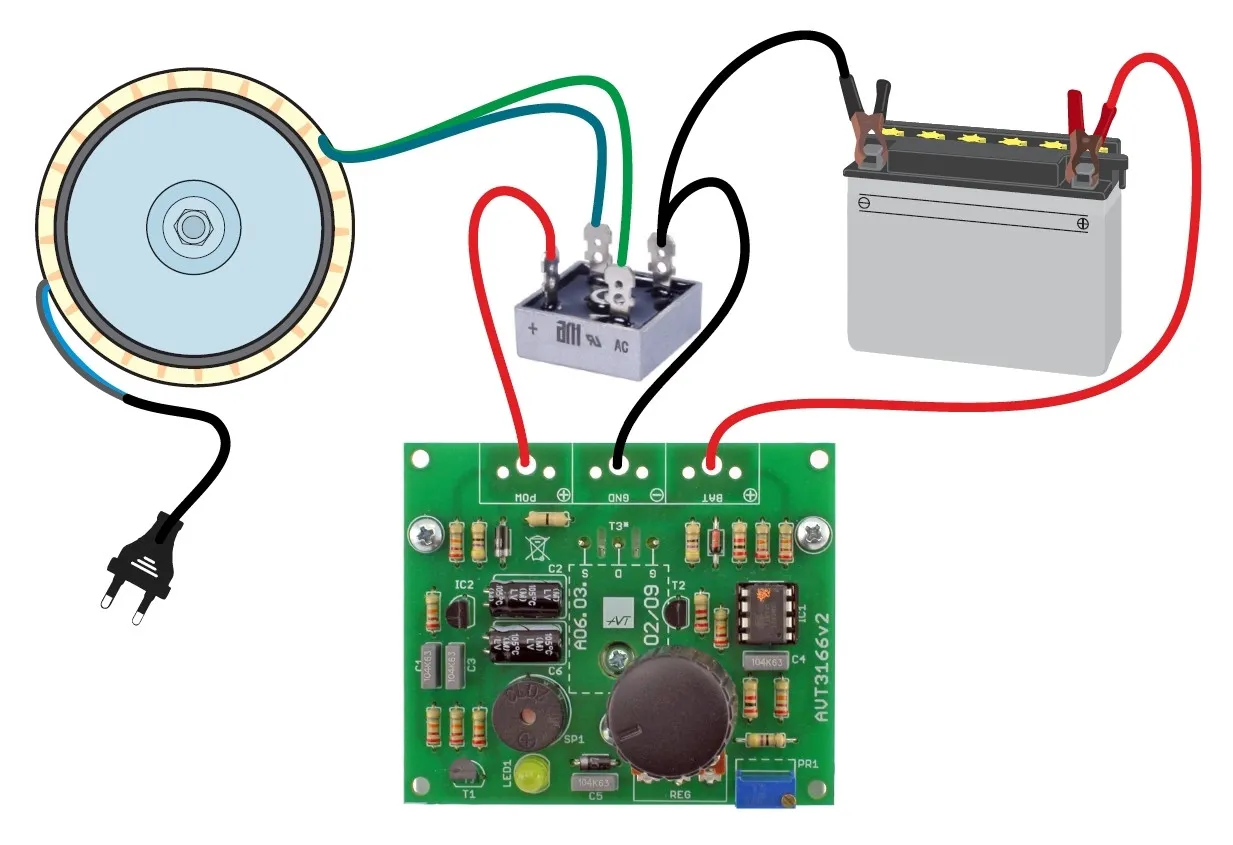

1. Wejście prądu przemiennego: Zaczynamy od podłączenia prostownika do gniazdka sieciowego 230V AC. W tym miejscu znajduje się bezpiecznik pierwotny, który chroni cały układ przed przeciążeniem i zwarciem w sieci.
2. Transformacja napięcia: Prąd z sieci trafia do transformatora sieciowego. Transformator obniża napięcie z 230V AC do bezpiecznego poziomu 14-16V AC, jednocześnie izolując galwanicznie układ od sieci.
3. Prostowanie prądu: Napięcie z uzwojenia wtórnego transformatora jest podawane na mostek prostowniczy Graetza. Mostek ten zamienia prąd przemienny na pulsujący prąd stały.
4. Regulacja prądu: Za mostkiem prostowniczym, w obwodzie wyjściowym, znajduje się układ regulacji prądu (np. oparty na tyrystorze). Pozwala on na kontrolowanie ilości prądu płynącego do akumulatora, co jest kluczowe dla jego zdrowia i bezpieczeństwa ładowania.
5. Zabezpieczenia wyjściowe: Przed podłączeniem do akumulatora, prąd przechodzi przez bezpiecznik wtórny, chroniący przed zwarciem na wyjściu, oraz przez diodę zabezpieczającą przed odwrotnym podłączeniem, która zapobiega uszkodzeniu prostownika w przypadku pomyłki biegunów.
6. Wyjście prądu stałego: Z regulowanego i zabezpieczonego wyjścia prąd stały trafia do akumulatora, rozpoczynając proces ładowania.

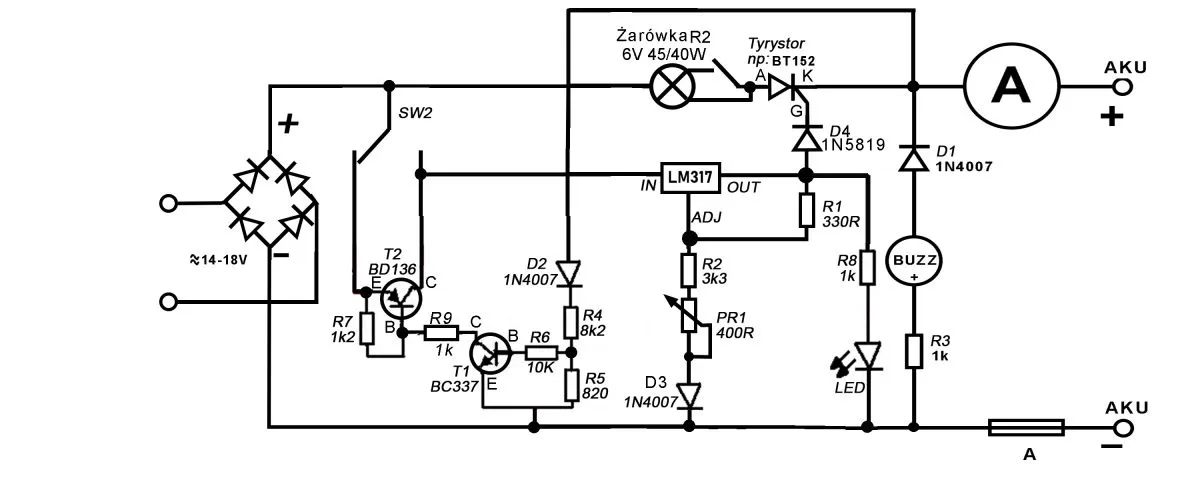

Czytelny schemat ideowy: Omówienie połączeń i funkcji każdego elementu

Typowy amatorski schemat prostownika, który polecam, to wersja z regulacją tyrystorową. Jest to rozwiązanie sprawdzone i stosunkowo proste do zbudowania, a jednocześnie oferujące niezbędną funkcjonalność. W tym miejscu niezbędny jest czytelny schemat graficzny, który wizualnie przedstawi wszystkie połączenia. Postaram się go opisać słownie, abyś mógł go sobie wyobrazić lub poszukać odpowiedniego obrazka.

Zaczynamy od wejścia 230V AC. Tutaj, szeregowo z jednym z przewodów zasilających, umieszczamy bezpiecznik sieciowy (F1, np. 1A). Następnie podłączamy uzwojenie pierwotne transformatora (Tr1) do sieci. Uzwojenie wtórne transformatora (np. 14-16V AC) podłączamy do wejść prądu przemiennego (symbol ~) mostka prostowniczego (BR1, np. 25A 100V).

Z wyjść prądu stałego mostka (oznaczonych + i -) prowadzimy dalsze połączenia. Z bieguna ujemnego (-) mostka prostowniczego prowadzimy przewód bezpośrednio do zacisku ujemnego (-) akumulatora. Z bieguna dodatniego (+) mostka prostowniczego prąd płynie przez amperomierz (A1), który mierzy prąd ładowania. Za amperomierzem umieszczamy bezpiecznik wtórny (F2, np. 5-10A), a następnie diodę zabezpieczającą przed odwrotnym podłączeniem (D1, np. 1N5408 lub mocniejsza). Dioda ta powinna być włączona szeregowo, tak aby jej anoda była połączona z bezpiecznikiem, a katoda z zaciskiem dodatnim (+) akumulatora. W ten sposób prąd popłynie tylko w jedną stronę.

Kluczowym elementem regulacji jest tyrystor (np. BT151), który jest włączony szeregowo w obwodzie ładowania, zazwyczaj między mostkiem a akumulatorem, lub w obwodzie sterującym transformatora. W przypadku regulacji po stronie wtórnej, tyrystor zazwyczaj znajduje się za mostkiem prostowniczym. Obwód sterujący tyrystorem składa się z potencjometru (P1, np. 10kΩ), kilku rezystorów i kondensatora, które tworzą prosty układ fazowy. Potencjometr pozwala na zmianę punktu załączenia tyrystora w każdej połówce sinusoidy, a tym samym na regulację średniego prądu płynącego do akumulatora. Im wcześniej tyrystor zostanie załączony, tym większy prąd popłynie do akumulatora. Ważne jest, aby tyrystor był zamontowany na odpowiednim radiatorze, ponieważ będzie się nagrzewał podczas pracy.

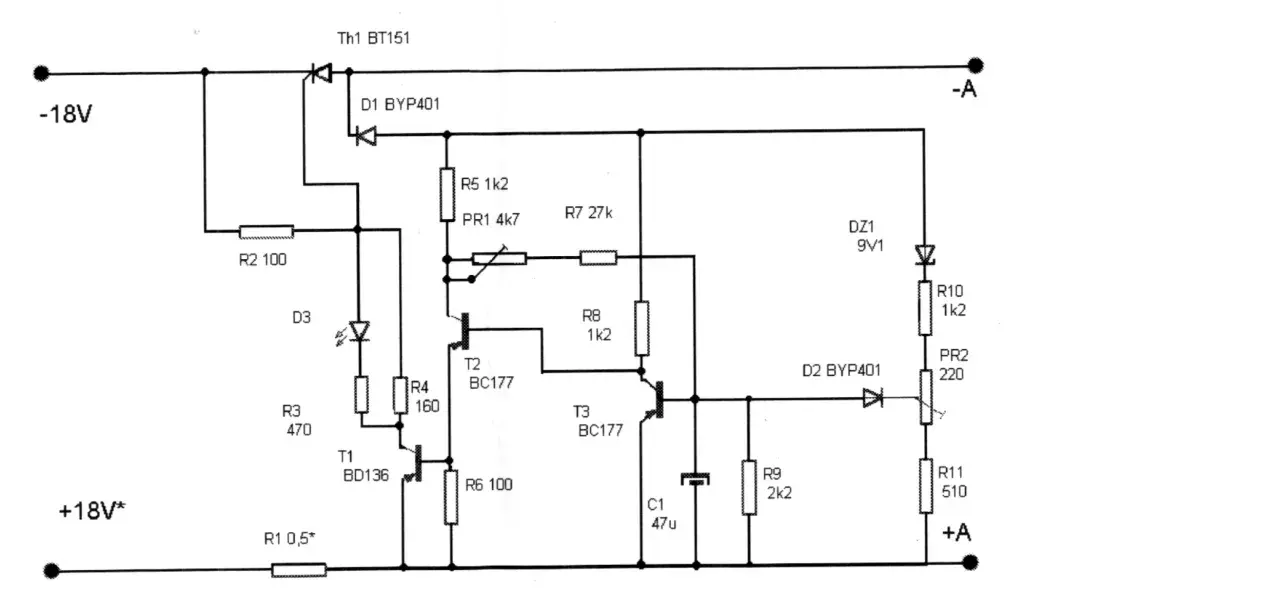

Wariant dla ambitnych: Schemat z prostą regulacją prądu ładowania

Jak wspomniałem, regulacja prądu ładowania jest niezwykle ważna dla żywotności akumulatora. Układ oparty na tyrystorze, takim jak BT151, to jedno z najpopularniejszych rozwiązań w amatorskich konstrukcjach. Działa on na zasadzie sterowania fazowego tyrystor jest włączany w odpowiednim momencie każdej połówki cyklu napięcia przemiennego (po wyprostowaniu), co pozwala na kontrolowanie średniej wartości prądu płynącego do akumulatora. Zmieniając oporność potencjometru w obwodzie sterującym tyrystora, zmieniamy moment jego załączenia, a tym samym regulujemy prąd. Alternatywnym rozwiązaniem, choć rzadziej stosowanym w prostownikach, jest regulator fazowy umieszczony po stronie pierwotnej transformatora, czyli przed nim. Taki układ, przypominający "ściemniacz" do żarówek, reguluje napięcie podawane na transformator. Regulacja prądu jest kluczowa, ponieważ pozwala dostosować prąd ładowania do pojemności akumulatora i jego stanu rozładowania, zapobiegając przeładowaniu i gazowaniu, które skracają jego żywotność.

Montaż prostownika: Praktyczne wskazówki

Po omówieniu teorii i komponentów, czas przejść do praktyki. Montaż prostownika to etap, na którym teoria staje się działającym urządzeniem. Pamiętaj o precyzji i, co najważniejsze, o bezpieczeństwie na każdym kroku.

Przygotowanie płytki czy montaż "pająk"? Wybierz swoją metodę

Dla początkujących elektroników istnieją dwie główne metody montażu komponentów. Pierwsza to montaż na płytce drukowanej (PCB). Jest to metoda bardziej profesjonalna, zapewniająca estetykę i powtarzalność, a także mniejsze ryzyko zwarć. Wymaga jednak umiejętności projektowania PCB lub znalezienia gotowego projektu. Druga metoda to tzw. montaż "pająk" (point-to-point), czyli łączenie elementów bezpośrednio ze sobą, bez płytki. Jest to szybsze i łatwiejsze dla początkujących, ponieważ nie wymaga specjalistycznych narzędzi do PCB. Jednakże, montaż "pająk" jest bardziej podatny na błędy, zwarcia i wymaga większej dbałości o izolację. Moja rekomendacja dla początkujących to montaż na płytce uniwersalnej (tzw. prototypowej), która łączy zalety obu metod pozwala na swobodne rozmieszczenie elementów, ale zapewnia solidne połączenia i izolację.

Lutowanie dla początkujących: Jakich błędów unikać?

Lutowanie to podstawowa umiejętność w elektronice. Oto kilka kluczowych wskazówek, aby uniknąć typowych błędów:

• Odpowiednia temperatura: Upewnij się, że lutownica ma odpowiednią temperaturę (zazwyczaj 300-350°C dla cyny bezołowiowej). Zbyt niska temperatura spowoduje "zimne luty", zbyt wysoka może uszkodzić elementy.
• Czystość grotu: Grot lutownicy musi być zawsze czysty i pocynowany. Regularnie czyść go gąbką lub czyścikiem.
• Technika lutowania: Najpierw podgrzej jednocześnie element i pole lutownicze, a następnie przyłóż cynę. Cyna powinna rozpłynąć się równomiernie, tworząc błyszczące, stożkowe połączenie.
• Unikaj zimnych lutów: Zimny lut to matowe, grudkowate połączenie, które jest słabe mechanicznie i elektrycznie. Powstaje, gdy element lub pole lutownicze nie są wystarczająco podgrzane.
• Sprawdzanie zwarć: Po każdym etapie lutowania wizualnie sprawdź połączenia pod kątem zwarć, zwłaszcza na płytce. Użyj miernika ciągłości, aby zweryfikować, czy nie ma niepożądanych połączeń.
• Wentylacja: Pracuj w dobrze wentylowanym miejscu lub używaj odciągu oparów, ponieważ opary z topiącej się cyny są szkodliwe.

Niezbędne zabezpieczenia: Gdzie umieścić bezpieczniki i diodę?

Prawidłowe umiejscowienie zabezpieczeń to podstawa bezpiecznej pracy prostownika:

• Bezpiecznik pierwotny: Musi znaleźć się na wejściu sieciowym 230V, przed transformatorem. Chroni on cały układ przed przeciążeniem i zwarciem w sieci, a także chroni sieć domową przed awarią prostownika. Zazwyczaj jest to bezpiecznik topikowy o wartości 1A-2A, zależnie od mocy transformatora.
• Bezpiecznik wtórny: Umieść go na wyjściu prostownika, przed zaciskami akumulatora. Jego zadaniem jest ochrona prostownika przed zwarciem na wyjściu (np. przez przypadkowe zetknięcie zacisków) oraz przed zbyt dużym prądem pobieranym przez akumulator. Zazwyczaj jest to bezpiecznik o wartości 5A-10A.
• Dioda zabezpieczająca przed odwrotnym podłączeniem: Ta dioda jest absolutnie kluczowa. Powinna być umieszczona szeregowo z bezpiecznikiem wtórnym, tuż przed zaciskami akumulatora, z katodą skierowaną w stronę akumulatora (czyli prąd może płynąć tylko od prostownika do akumulatora). Jeśli przez pomyłkę podłączysz akumulator odwrotnie, dioda zablokuje przepływ prądu, chroniąc prostownik przed uszkodzeniem. Upewnij się, że dioda jest odpowiednio wytrzymała prądowo (np. 1N5408 lub mocniejsza).

Obudowa ma znaczenie: Jak zapewnić chłodzenie i izolację?

Obudowa to nie tylko estetyka, ale przede wszystkim bezpieczeństwo i trwałość Twojego prostownika. Musi ona zapewniać pełną izolację od napięcia 230V, dlatego najlepiej sprawdzi się obudowa wykonana z tworzywa sztucznego. Jeśli zdecydujesz się na metalową obudowę, pamiętaj o jej prawidłowym uziemieniu i bardzo starannym izolowaniu wszystkich elementów pod napięciem. Kolejnym ważnym aspektem jest chłodzenie. Transformator i mostek prostowniczy (a także tyrystor) wydzielają ciepło podczas pracy. Obudowa musi mieć odpowiednie otwory wentylacyjne, aby zapewnić swobodny przepływ powietrza i zapobiec przegrzewaniu się komponentów. Wszystkie elementy należy solidnie zamocować wewnątrz obudowy, aby nie przemieszczały się i nie powodowały zwarć. Pamiętaj też o bezpiecznym poprowadzeniu kabli powinny być one odpowiednio izolowane i zabezpieczone przed przetarciem.

Pierwsze uruchomienie i testy: Sprawdź swój prostownik

Kiedy prostownik jest już zmontowany i zamknięty w obudowie, nadchodzi ekscytujący moment pierwszego uruchomienia. Pamiętaj, aby podejść do tego etapu z maksymalną ostrożnością i przestrzegać wszystkich zasad bezpieczeństwa. Dokładne testy pozwolą Ci upewnić się, że urządzenie działa prawidłowo i bezpiecznie.

Kontrola na sucho: Co zmierzyć przed podłączeniem akumulatora?

Zanim podłączysz akumulator, wykonaj następujące kroki kontrolne:

1. Sprawdzenie wizualne: Upewnij się, że wszystkie połączenia są solidne, nie ma luźnych przewodów ani widocznych zwarć. Sprawdź, czy bezpieczniki są prawidłowo osadzone.
2. Pomiar napięcia wyjściowego (bez obciążenia): Podłącz prostownik do sieci 230V (zachowując ostrożność!). Za pomocą multimetru ustawionego na pomiar napięcia stałego (DCV) zmierz napięcie na zaciskach wyjściowych prostownika (tych, do których podłączysz akumulator). Powinno ono wynosić około 14-18V DC, w zależności od transformatora i układu regulacji.
3. Weryfikacja polaryzacji: Upewnij się, że multimetr pokazuje napięcie dodatnie przy podłączeniu czerwonego przewodu do zacisku „+” prostownika, a czarnego do „-”. To kluczowe, aby nie podłączyć akumulatora odwrotnie.
4. Test regulacji (jeśli jest): Jeśli masz układ regulacji prądu, spróbuj przekręcać potencjometr i obserwuj, czy napięcie wyjściowe się zmienia.

Jeśli na tym etapie coś jest nie tak (brak napięcia, bardzo niskie napięcie, nieprawidłowa polaryzacja), natychmiast odłącz prostownik od sieci i zdiagnozuj problem, zanim przejdziesz dalej.

Podłączamy akumulator: Obserwacja prądu i napięcia ładowania

Po pomyślnych testach "na sucho" możesz bezpiecznie podłączyć akumulator. Upewnij się, że prostownik jest odłączony od sieci, a następnie podłącz czerwony zacisk (+) prostownika do dodatniego bieguna akumulatora, a czarny zacisk (-) do ujemnego. Dopiero teraz podłącz prostownik do gniazdka 230V. Obserwuj wskazania amperomierza. Powinien on pokazać początkowy prąd ładowania. W zależności od stanu rozładowania akumulatora, prąd ten może być dość wysoki na początku, a następnie będzie stopniowo spadał. Jeśli masz woltomierz, obserwuj również napięcie na akumulatorze powinno ono powoli rosnąć w miarę ładowania.

Interpretacja wskazań amperomierza: Kiedy akumulator jest naładowany?

Amperomierz jest Twoim głównym wskaźnikiem stanu ładowania. Na początku, gdy akumulator jest rozładowany, prąd ładowania będzie najwyższy. W miarę jak akumulator będzie się naładowywał, jego wewnętrzna rezystancja będzie rosła, a co za tym idzie, prąd pobierany z prostownika będzie stopniowo spadał. Akumulator jest uznawany za w pełni naładowany, gdy prąd ładowania spadnie do bardzo niskiej wartości zazwyczaj poniżej 0,5A, a nawet blisko zera, w zależności od typu akumulatora i prostownika. W tym momencie napięcie na zaciskach akumulatora powinno osiągnąć około 14,4V (dla akumulatora 12V). Dalsze ładowanie przy niskim prądzie to tzw. ładowanie konserwacyjne, ale dla prostych konstrukcji najlepiej jest po prostu odłączyć akumulator po osiągnięciu pełnego naładowania, aby uniknąć przeładowania.

Przeczytaj również: Prostownik Ultimate Speed: Jak ładować akumulator krok po kroku?

Rozwiązywanie problemów: Gdy prostownik nie działa

Nawet najlepiej zbudowany układ może czasem sprawić niespodziankę. Jeśli Twój prostownik nie działa zgodnie z oczekiwaniami, nie panikuj. Większość problemów można zdiagnozować i naprawić, postępując metodycznie.

Brak napięcia na wyjściu: Gdzie szukać przyczyny?

Jeśli po podłączeniu prostownika do sieci i pomiarze na wyjściu nie ma napięcia, sprawdź następujące elementy:

• Bezpiecznik sieciowy (pierwotny): Sprawdź, czy nie jest przepalony. Jeśli tak, wymień go na nowy o tej samej wartości. Pamiętaj, przepalony bezpiecznik często wskazuje na inne problemy w układzie.
• Transformator:
  • Sprawdź ciągłość uzwojenia pierwotnego (omomierzem, po odłączeniu od sieci). Powinno mieć niewielką rezystancję.
  • Sprawdź ciągłość uzwojenia wtórnego.
  • Upewnij się, że transformator jest prawidłowo podłączony do sieci.
• Mostek prostowniczy: Sprawdź mostek prostowniczy. Uszkodzony mostek może nie przewodzić prądu. Możesz go przetestować, mierząc spadek napięcia na każdej diodzie w mostku (w trybie testu diody multimetru).
• Połączenia: Dokładnie sprawdź wszystkie połączenia kablowe, zwłaszcza te prowadzące od transformatora do mostka i od mostka do wyjścia. Luźne lub źle polutowane połączenia to częsta przyczyna braku napięcia.

Palący się bezpiecznik: Diagnostyka zwarć w układzie

Ciągłe przepalanie się bezpiecznika (zarówno pierwotnego, jak i wtórnego) to wyraźny sygnał, że w układzie występuje zwarcie. W takiej sytuacji natychmiast odłącz prostownik od zasilania i przystąp do diagnostyki. Najczęstsze przyczyny to: uszkodzony mostek prostowniczy (zwarty), zwarcie w uzwojeniu transformatora (rzadziej), zwarcie w okablowaniu wyjściowym (np. uszkodzona izolacja przewodów, przypadkowe zetknięcie się zacisków) lub zwarcie w obwodzie sterującym tyrystora. Zacznij od odłączenia mostka prostowniczego i sprawdzenia go. Jeśli bezpiecznik nadal się pali, problem leży przed mostkiem (transformator, okablowanie sieciowe). Jeśli po odłączeniu mostka bezpiecznik przestaje się palić, problem leży w mostku lub dalej w obwodzie wyjściowym. Sprawdź dokładnie okablowanie do akumulatora i sam akumulator czasem zwarcie w akumulatorze może powodować przepalanie bezpiecznika.

Prostownik "buczy", ale nie ładuje: Co to oznacza?

Jeśli transformator buczy, oznacza to, że otrzymuje zasilanie i prawdopodobnie działa. Brak ładowania, mimo buczenia, sugeruje problem w dalszej części obwodu. Najczęściej jest to:

• Przerwa w obwodzie wtórnym: Sprawdź, czy uzwojenie wtórne transformatora jest prawidłowo podłączone do mostka, a także czy nie ma przerw w okablowaniu od mostka do zacisków wyjściowych.
• Uszkodzony mostek prostowniczy: Mimo że transformator buczy, mostek może być uszkodzony w taki sposób, że nie przewodzi prądu stałego (np. jedna z diod w mostku jest przerwana).
• Nieprawidłowe podłączenie wyjścia do akumulatora: Upewnij się, że zaciski są prawidłowo podłączone do akumulatora i że nie ma luźnych połączeń.
• Uszkodzony tyrystor lub jego obwód sterujący: Jeśli tyrystor nie załącza się prawidłowo (np. uszkodzony potencjometr, rezystor), prąd nie popłynie do akumulatora. Sprawdź elementy obwodu sterującego.
• Przepalony bezpiecznik wtórny: Mimo buczenia transformatora, jeśli bezpiecznik wtórny jest przepalony, prąd nie dotrze do akumulatora.

Pamiętaj, że cierpliwość i systematyczne sprawdzanie każdego elementu to klucz do skutecznego rozwiązywania problemów w elektronice.
