Jak działa alkomat? Typy, kalibracja i precyzyjne pomiary

W dzisiejszych czasach alkomat stał się nieodłącznym elementem dbania o bezpieczeństwo na drogach i świadomego podejmowania decyzji. Zrozumienie, jak działa to urządzenie, jakie są jego rodzaje i co wpływa na dokładność pomiaru, jest kluczowe dla każdego użytkownika. W tym artykule, jako Leonard Sawicki, ekspert w tej dziedzinie, przeprowadzę Państwa przez fascynujący świat technologii pomiaru alkoholu, abyście mogli w pełni zaufać swojemu alkomatowi.

Jak alkomat wykrywa alkohol? Odkrywamy tajemnice sensora

Alkomat to urządzenie, które mierzy stężenie etanolu w wydychanym powietrzu, co pozwala oszacować zawartość alkoholu we krwi. Jego prawidłowe działanie jest absolutnie kluczowe dla bezpieczeństwa, zarówno osobistego, jak i publicznego, pomagając nam podejmować odpowiedzialne decyzje przed wejściem za kierownicę. To właśnie precyzyjny pomiar decyduje o tym, czy jesteśmy zdolni do prowadzenia pojazdu.

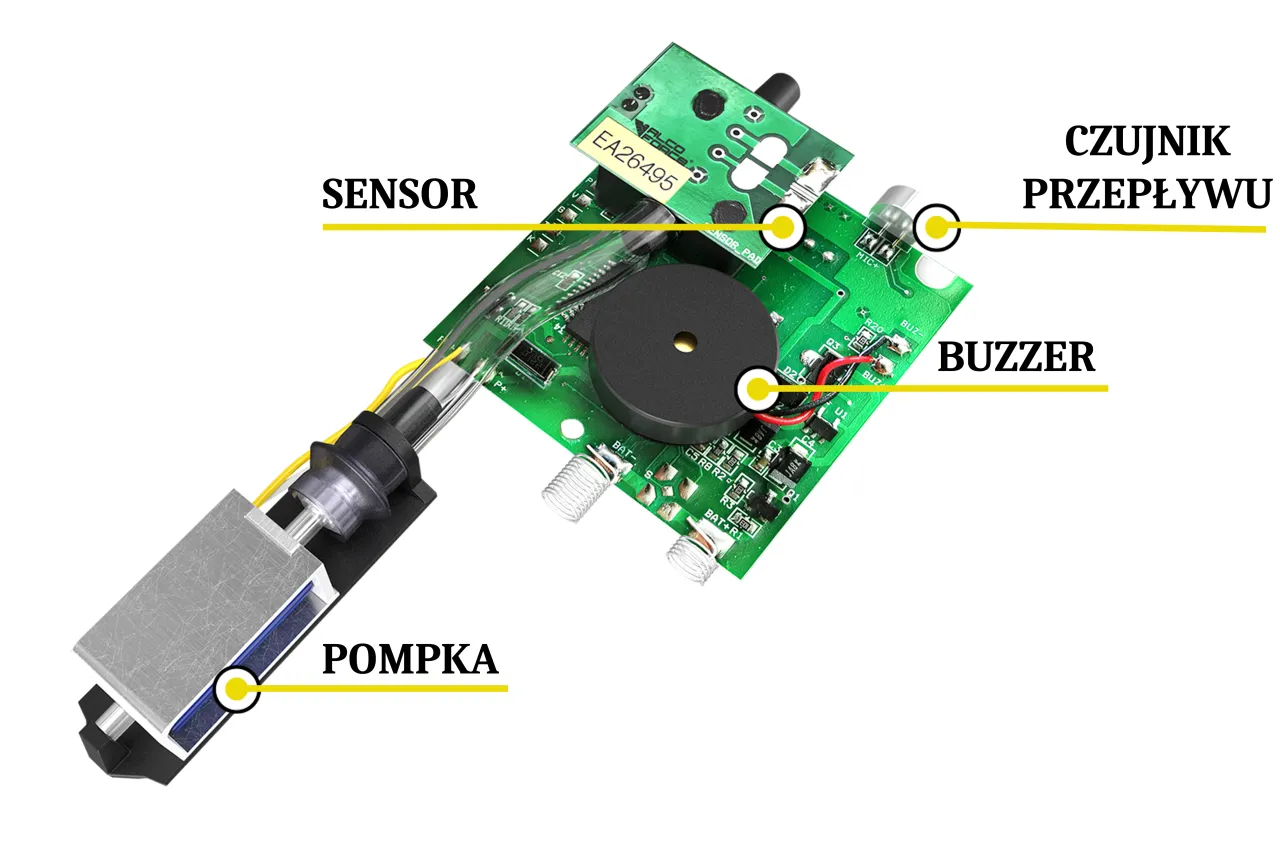

Podstawowa budowa alkomatu obejmuje kilka kluczowych elementów. Mamy tu układ pobierający próbkę powietrza, zazwyczaj w postaci ustnika, przez który dmuchamy. Następnie próbka trafia do serca urządzenia sensora, czyli czujnika, który reaguje na obecność alkoholu. Całością zarządza układ elektroniczny, który przetwarza sygnały z sensora i przelicza je na konkretny, zrozumiały dla nas wynik.

Proces zamiany wydychanego powietrza w cyfrowy wynik jest fascynujący i opiera się na precyzyjnej technologii. Oto, jak to działa krok po kroku:

1. Wdmuchnięcie powietrza: Użytkownik bierze głęboki wdech i dmucha w ustnik alkomatu.
2. Pobranie próbki: Urządzenie pobiera określoną objętość powietrza z głębokich partii płuc, gdzie stężenie alkoholu jest najbardziej reprezentatywne dla jego poziomu we krwi.
3. Dotarcie do komórki pomiarowej: Próbka powietrza trafia do specjalnej komórki, w której znajduje się sensor.
4. Reakcja sensora: Cząsteczki etanolu w próbce wchodzą w reakcję chemiczną lub fizyczną z sensorem, co generuje sygnał elektryczny.
5. Przeliczenie danych: Układ elektroniczny alkomatu analizuje natężenie lub zmianę sygnału elektrycznego i na podstawie zaprogramowanych algorytmów przelicza go na wynik, który wyświetla się na ekranie.

Sensory w alkomatach: Jakie są ich typy i jak działają?

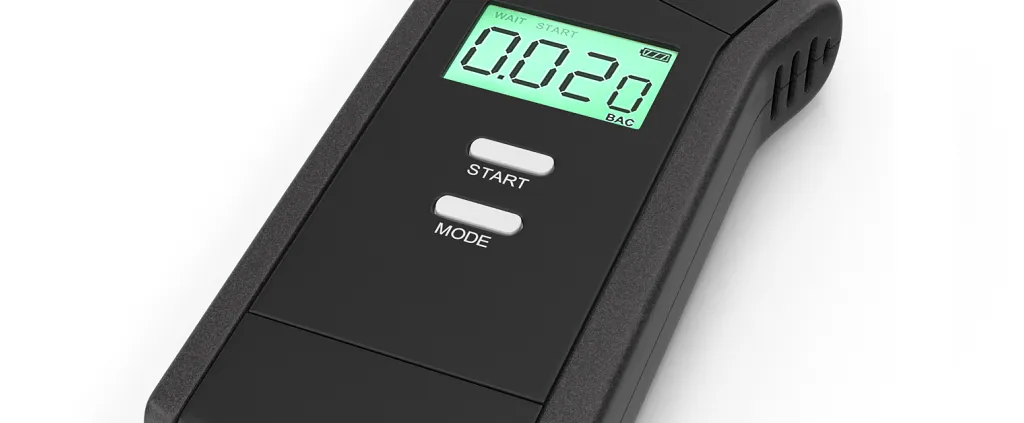

W świecie alkomatów dominują trzy główne typy sensorów, z których każdy ma swoje unikalne cechy i zastosowania. Najbardziej cenionym i powszechnie uznawanym za złoty standard jest sensor elektrochemiczny. To właśnie on znajduje się w alkomatach osobistych wyższej klasy oraz w profesjonalnych urządzeniach policyjnych. Jego działanie opiera się na precyzyjnej reakcji chemicznej: etanol zawarty w wydychanym powietrzu wchodzi w kontakt z platynowymi elektrodami wewnątrz sensora. Tam ulega utlenieniu do kwasu octowego, co w efekcie generuje prąd elektryczny. Co ważne, natężenie tego prądu jest wprost proporcjonalne do ilości alkoholu w próbce. Dzięki temu sensory elektrochemiczne są niezwykle dokładne i, co równie istotne, bardzo specyficzne reagują głównie na alkohol etylowy, ignorując inne substancje, które mogłyby zafałszować wynik.

• Zalety sensora elektrochemicznego:
  • Wysoka precyzja i dokładność pomiaru.
  • Specyficzność reaguje głównie na alkohol etylowy, minimalizując wpływ innych substancji.
  • Dłuższa żywotność i stabilność działania.
  • Mniejsza podatność na błędy wynikające z warunków zewnętrznych.
• Wady sensora elektrochemicznego:
  • Wyższa cena zakupu urządzenia.
  • Wymaga regularnej kalibracji, choć rzadziej niż półprzewodnikowe.

Drugim popularnym typem jest sensor półprzewodnikowy, często spotykany w alkomatach przeznaczonych do użytku domowego, głównie ze względu na niższą cenę. Jego zasada działania polega na utlenianiu alkoholu na powierzchni elektrody, najczęściej wykonanej z dwutlenku cyny. Kiedy alkohol styka się z tą powierzchnią, następuje zmiana oporu elektrycznego sensora (wzrasta jego przewodność). Ta zmiana jest następnie mierzona i przeliczana na wynik. Niestety, sensory półprzewodnikowe są mniej precyzyjne niż elektrochemiczne i mają pewną istotną wadę: są znacznie bardziej wrażliwe na obecność innych substancji, co może prowadzić do fałszywych odczytów.

• Zalety sensora półprzewodnikowego:
  • Niższa cena zakupu, co czyni go bardziej dostępnym.
  • Prosta konstrukcja.
• Wady sensora półprzewodnikowego:
  • Mniejsza precyzja i dokładność pomiaru.
  • Duża wrażliwość na inne substancje (dym papierosowy, cukierki miętowe, niektóre pokarmy, płyny do płukania ust), co może fałszować wynik.
  • Krótsza żywotność i konieczność częstszej kalibracji.
  • Większa podatność na błędy wynikające z warunków zewnętrznych.

Na szczycie technologicznej piramidy znajduje się sensor spektrofotometryczny. Jest to najbardziej zaawansowana i jednocześnie najdokładniejsza technologia, która wykorzystuje promieniowanie podczerwone. Urządzenie mierzy, w jaki sposób cząsteczki etanolu w próbce powietrza absorbują to promieniowanie. Dzięki temu pomiar jest niezwykle precyzyjny i niezawodny. Ze względu na swój rozmiar i wysoką cenę, alkomaty spektrofotometryczne to głównie urządzenia stacjonarne, dowodowe, które znajdziemy na komisariatach policji, w laboratoriach kryminalistycznych czy w sądach, gdzie wymagana jest absolutna pewność wyniku.

Alkomat elektrochemiczny czy półprzewodnikowy? Porównanie i wybór

Wybór odpowiedniego alkomatu to decyzja, która powinna być podyktowana przede wszystkim naszymi potrzebami i oczekiwaniami co do precyzji. Poniżej przedstawiam tabelę porównawczą, która pomoże Państwu zrozumieć kluczowe różnice między sensorami elektrochemicznymi a półprzewodnikowymi.

Jak widać, jeśli zależy nam na najwyższej wiarygodności i precyzji, zwłaszcza w sytuacjach, gdzie wynik może mieć konsekwencje prawne, alkomat elektrochemiczny jest zdecydowanie lepszym wyborem. Jeśli natomiast szukamy urządzenia do sporadycznego, orientacyjnego użytku domowego, a budżet jest ograniczony, alkomat półprzewodnikowy może być akceptowalnym kompromisem, pod warunkiem świadomości jego ograniczeń.

Kalibracja i błąd pomiarowy: Gwarancja wiarygodności alkomatu

Niezależnie od typu sensora, każdy alkomat wymaga regularnej opieki, aby jego pomiary były wiarygodne. Kluczowym elementem tej opieki jest kalibracja. Można ją opisać jako proces ponownego skonfigurowania oprogramowania urządzenia, tak aby sensor prawidłowo interpretował dane. Podczas kalibracji wskazania alkomatu są porównywane ze wzorcem o znanym, ściśle określonym stężeniu alkoholu, a następnie urządzenie jest regulowane. To absolutnie niezbędne dla wiarygodności wyników, ponieważ z czasem każdy sensor ulega naturalnemu "zużyciu" i jego czułość może się zmieniać.

Częstotliwość kalibracji zależy od typu sensora i intensywności użytkowania. Alkomaty z sensorem półprzewodnikowym zazwyczaj wymagają kalibracji co 6 miesięcy lub po wykonaniu 100-300 pomiarów. Modele z sensorem elektrochemicznym są bardziej stabilne i kalibruje się je rzadziej co 12 miesięcy lub po 400-500 pomiarach. Zawsze warto sprawdzić zalecenia producenta, które znajdziemy w instrukcji obsługi.

Profesjonalny proces kalibracji zawsze odbywa się w specjalistycznym serwisie. Technik używa tam specjalistycznego sprzętu, który generuje powietrze o precyzyjnie określonym stężeniu alkoholu. Alkomat jest poddawany testom, a jego wskazania są porównywane z tym wzorcem. Jeśli występują odchylenia, oprogramowanie urządzenia jest korygowane, aby zapewnić maksymalną dokładność.

Muszę Państwa uświadomić: nieomylność alkomatu to mit. Nawet najbardziej profesjonalne urządzenie, takie jak te używane przez policję, posiada określony margines błędu. Jest on dopuszczony przez producenta i Główny Urząd Miar, a zazwyczaj wynosi od ±0,01 do ±0,02 mg/l. Jest to naturalna cecha każdego urządzenia pomiarowego i nie należy jej ignorować.

Na błąd pomiarowy może wpływać wiele czynników:

• Warunki zewnętrzne: Ekstremalne temperatury (zarówno wysokie, jak i niskie), a także wysoka wilgotność powietrza mogą zakłócać pracę sensora.
• Błędy użytkownika: Niewłaściwa technika dmuchania, zbyt krótki czas oczekiwania po spożyciu alkoholu, czy obecność innych substancji w jamie ustnej.
• "Dryft czułości": Stopniowa, naturalna utrata precyzji sensora w miarę upływu czasu od ostatniej kalibracji.

Błąd pomiarowy ma niebagatelne znaczenie prawne, zwłaszcza w kontekście kontroli drogowej i spraw sądowych, gdy wynik jest bliski granicy przestępstwa lub wykroczenia. W takich sytuacjach, zgodnie z fundamentalną zasadą prawa karnego:

Zgodnie z zasadą "in dubio pro reo", wątpliwości rozstrzyga się na korzyść obwinionego, co może oznaczać odjęcie wartości błędu od wyniku i zmianę kwalifikacji czynu z przestępstwa na wykroczenie.

Dlatego tak ważne jest, aby alkomat był zawsze skalibrowany i używany zgodnie z instrukcją, co minimalizuje ryzyko błędnych odczytów i potencjalnych konsekwencji prawnych.

Prawidłowe użytkowanie alkomatu: Poradnik dla rzetelnego pomiaru

Aby mieć pewność, że wynik uzyskany z alkomatu jest wiarygodny, kluczowe jest przestrzeganie kilku podstawowych zasad. Złota zasada mówi, że po spożyciu alkoholu należy odczekać minimum 15-30 minut przed wykonaniem pomiaru. Dlaczego to tak ważne? Bezpośrednio po wypiciu, w jamie ustnej i przełyku mogą znajdować się resztki alkoholu, które zafałszują wynik, dając zawyżone odczyty. Co więcej, wysokie stężenie alkoholu w wydychanym powietrzu może nawet uszkodzić delikatny sensor alkomatu, zwłaszcza w przypadku modeli półprzewodnikowych.

Istnieje kilka najczęstszych błędów, które mogą fałszować wynik lub nawet uszkodzić urządzenie:

• Palenie papierosów: Dym papierosowy zawiera substancje, które mogą zakłócać pracę sensora. Odczekaj co najmniej kilkanaście minut po ostatnim papierosie.
• Picie lub jedzenie: Podobnie jak w przypadku alkoholu, resztki jedzenia czy napojów (zwłaszcza słodkich lub zawierających alkohol) mogą wpływać na pomiar.
• Używanie płynów do płukania ust: Wiele płynów do płukania ust zawiera alkohol, co natychmiastowo zafałszuje wynik.

Zawsze zalecam przepłukanie ust czystą wodą przed badaniem, aby usunąć wszelkie potencjalne zanieczyszczenia i zapewnić jak najczystszą próbkę powietrza.

Prawidłowa technika dmuchania jest równie istotna:

1. Weź głęboki wdech: Upewnij się, że masz wystarczająco dużo powietrza w płucach.
2. Dmuchaj w ustnik w sposób ciągły i równomierny: Nie rób przerw i nie dmuchaj zbyt słabo ani zbyt mocno.
3. Kontynuuj przez kilka sekund: Zazwyczaj jest to od 4 do 7 sekund, aż urządzenie zasygnalizuje, że pobrało wystarczającą próbkę powietrza (często sygnałem dźwiękowym lub wizualnym).

Pamiętajmy również o prawidłowym przechowywaniu i konserwacji alkomatu. Urządzenie jest wrażliwe na skrajne temperatury, dlatego nigdy nie należy zostawiać go w samochodzie, gdzie latem panuje upał, a zimą mróz. Najlepiej przechowywać alkomat w temperaturze pokojowej, z dala od źródeł alkoholu, kurzu i wilgoci. Regularne dbanie o urządzenie, w tym wspomniana wcześniej kalibracja, to gwarancja jego długiej i niezawodnej pracy.

Przeczytaj również: Alkomat: który wybrać? Jedź bezpiecznie, uniknij kary!

Promile czy mg/l? Jak interpretować wyniki alkomatu?

Kiedy alkomat wyświetla wynik, możemy spotkać się z dwiema głównymi jednostkami miary, które, choć powiązane, oznaczają nieco inne rzeczy. Pierwsza to promile (‰), które określają stężenie alkoholu we krwi, czyli tak zwane BAC (Blood Alcohol Concentration). Druga to miligramy na litr (mg/l), które wskazują stężenie alkoholu w wydychanym powietrzu, czyli BrAC (Breath Alcohol Concentration).

W Polsce, aby przeliczyć stężenie alkoholu w wydychanym powietrzu na promile we krwi, stosuje się ustandaryzowany przelicznik. Przyjmuje się, że 1 mg/l alkoholu w wydychanym powietrzu odpowiada w przybliżeniu 2,1 promila (‰) alkoholu we krwi. Jest to kluczowa informacja, ponieważ pozwala nam zrozumieć, co faktycznie oznacza wynik na wyświetlaczu.

W kontekście polskich przepisów drogowych, alkomaty policyjne mierzą stężenie alkoholu w wydychanym powietrzu i podają wynik właśnie w miligramach na litr (mg/l). Zgodnie z polskim prawem:

• Do 0,10 mg/l (czyli do ok. 0,2‰) stan trzeźwości.
• Od 0,11 mg/l do 0,25 mg/l (czyli od ok. 0,21‰ do ok. 0,5‰) stan po użyciu alkoholu (wykroczenie).
• Powyżej 0,25 mg/l (czyli powyżej ok. 0,5‰) stan nietrzeźwości (przestępstwo).

Zrozumienie tych jednostek i przeliczników jest niezwykle ważne, aby prawidłowo interpretować wyniki i świadomie oceniać swoją zdolność do prowadzenia pojazdu.
